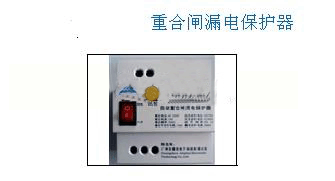

自動重合閘漏電保護器 低電壓保護器 過電壓保護器
型號:AODD-AR-10A
具有漏電保護,低電壓保護,過電壓保護,過電流保護,短路保護,合閘前短路檢測,自動重合閘,延時啟動,穩壓和監控干節點輸出等功能。適用于交流50Hz或60Hz額定電壓兩極220V/230V,額定電流至32A的線路環境中。當用電設備發生漏電、過載、短路、人畜發生觸電時,能自動快速切斷電源,故障消除后自動重合閘送電,無需人工合閘,保證用電設備正常供電使用。產品主要適用于通訊基站、直放站、衛星地面接收站、微波轉發站、平安城市視頻監控、無人值守簡易機房、戶外一體化機柜、綜合接入、專用設備機箱等重要室外和無人值守設備中。
功能特點:
1.采用機械開關特性與自動重合器控制器技術相結合,保障產品穩定可靠,故障率極低。
2.補償式穩壓輸出,效率90%以上,適合在85V~360V間惡劣電壓變化的場合。
3.準確快速的故障類型識別,隔離永久性故障,排除瞬時性故障,快速恢復供電(自動重合閘供電),保障網絡運行正常。
4.完善的過流、過欠壓、漏電、短路保護功能,保證用電環境、設備和人身安全。
5.合閘前檢測,避免了二次重合供電對故障設備的損害,保障供電環境安全。
6.通過故障干節點輸出可隨時監控故障信息。
7.防雷保護功能可多級保護設備,降低損壞機率,延長用戶設備壽命。
8.產品采用導軌安裝和螺絲固定多種安裝方式,安裝維護方便。
主要功能:
主要功能:
1、 過流保護功能
2、 過壓保護功能
3、 欠壓保護功能
4、 漏電保護功能
5、 短路保護功能
6、 合閘前檢測
7、 自動重合閘功能
8、 故障隔離
9、 防雷保護
10、故障干節點輸出
11、穩壓輸出(可選)
產品應用:
要求設備或網絡工作很穩定斷電后造成經濟損失、工作和社會生活次序不正常、事故現場無法追蹤和保留的場合中;
對設備供電距離遠、站點偏僻、電壓不穩定、供電和安裝環境復雜惡劣,為了保障設備正常運行、降低故障率和減少
維護費用的場合中。如:無線基站、直放站、視頻監控、室外照明、村村通設備、綜合接入一體化設備、簡易機房等設備的供電保護。
一、安防網絡中平安城市視頻監控設備由于關系到社會治安,安裝數量巨多且環境惡劣,供電線路較復雜,為了保障監控網絡長期工作穩定和用電安全,減少停電時間,選用了自動重合閘漏電保護器。
二、 村村通寬帶工程,節點下移和綜合接入等一體化設備安裝在行政村樓道中,由于無人值守、站點分散且偏遠、供電電壓不穩定、維護艱難,而選用自動重合閘漏電保護器來保證設備供電可靠,降低維護成本。
三、 小靈通基站由于覆蓋半徑小,站點數量多,大部分安裝在居民樓和商業樓的樓頂,選用本地市電供電,雷雨季節
存在著漏電保護器跳閘后難維護的現象,選用自動重合閘漏電保護器后維護量大大降低。
四、 自動重合閘漏電保護器在城中村信號覆蓋、鐵路信號覆蓋、隧道信號覆蓋、公路信號覆蓋過程中給設備提供了安
全可靠的供電環境。
五、室外照明、交通電子牌、簡易機房。由于無人值守,選用自動重合閘漏電保護器給設備提供了安全不間斷的供電
環境。
使用意義:
(一)、 漏電保護器(或漏電開關)跳閘的原因:
1、 電子器件的精微化和保護措施的不斷加強,諸多設備特別是室外設備都使用了不同級別的防雷保護或外加了防雷
保護器來保護自身不受雷擊和浪涌的損壞。當防雷保護器感應到雷電而動作或設備保護性器件失效時,通往大地的漏電流即產生。漏電保護器無條件跳閘。
2、 電壓異常、設備啟動、瞬時加載等沖擊性電流致使漏電保護器跳閘保護。
3、 一些室外設備由于供電線路(電纜)較長,日曬雨淋線路和設備易老化所產生的漏電流致使漏電保護器跳閘保護。
4、 室外設備由于安裝環境復雜、雷電擊穿、人為因素等造成的火線與大地連接而產生的漏電現象致使漏電保護器跳閘保護。
5、 設備工作異常致使過流或短路而產生的故障性過負荷跳閘。
(二)、空氣開關的使用:
空氣開關由其過流保護特性可對過流或短路等負荷性故障進行跳閘保護。由于其不具備漏電保護功能,所以可以一定
程度避免由防雷設備動作而產生的漏電跳閘現象,但對防雷器件失效、供電火線連接大地、線路絕緣度下降等出現的
嚴重漏電或漏電現象失去保護作用。難以保證用戶、當?shù)鼐用窕蚓S護人員的生命安全以及由漏電導致的安全隱患。
(村村通寬帶項目中村民通報被觸電,維護人員發現是由于設備絕緣度不夠雷擊后火線與地線擊穿造成嚴重漏電現象,
但空氣開關未跳閘保護,致使人身觸電,電表燒焦,電能和費用的浪費。)
(三)、自動重合閘的重要性:
各地區一場雷雨中有很多設備被雷電擊壞,很多室外設備的防雷保護動作,很多漏電保護開關跳閘,很多室外重要設
備停止了工作等待維護人員的到來,這種常見的瞬時性故障嚴重影響了網絡設備的穩定工作和公司信譽,造成網絡浪
費和經濟損失。其自身故障率極低且具有故障識別(永久故障和瞬時性故障)功能的自動重合顯得非常必要。
(四)、實際意義:
專用場合中自動重合閘漏電保護器本身具有漏電保護、短路保護、過流保護、過欠壓保護、自動重合、合閘前故障識
別、故障上傳等功能,所以完全可替代漏電開關、漏電保護器和空氣開關,隔離永久性故障、排除瞬時性故障、避免
安全隱患、保障設備安全穩定的連續工作,降低維護難度、維護量和故障率,減少維護成本,提高經濟收入和公司信譽。
