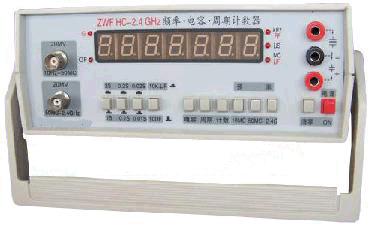

多功能頻率計 振蕩頻率測量儀 頻率周期計數電容多功能測試儀
型號AODDL-ZWF2000
本儀器可測量10Hz-2.4G之振蕩頻率,具有七位高亮度LED顯示,該機性能穩定、測量精度高、體積小、重量輕、價格低廉,是一個既能測頻率又能測周期、計數和電容多功能測試儀器。
技術指標
一、頻率計:
1、測量范圍:10Hz-2.4GHz
2、量程:(1)檔10Hz-10MC
(2)檔10Hz-50MC
(3)檔50MC-2400MC
3、閘門時間:0.02S、0.2S、2S任選
4、靈敏度:≤20mV
5、阻抗:1MΩ、50Ω
6、精度:基準時間誤差x頻率±1計數值
7、數顯:7位
二、周期:
1、測量范圍:1-9999999S
2、閘門時間:0.01S、0.1S、1S任選
三、計數:1-9999999
四、電容:測量范圍10P-5000UF誤差±5%
五、電源電壓:220V±20%50Hz
六、計數測量:按下“計數鍵”,“G”燈亮,再按“清零鍵”,清零復位,脈沖由低頻輸入口(10Hz-50Mc)輸入,然后開始計數。
七、電容測量:按下電容鍵,將電容用隨機所附的測試線接入CX插座(電解電容注意極性,紅插座接+極)根據所測電容選擇適當量程10UF或10KVF,該開關處于復位狀態時,測10p-10UF,按下時測0.01UF-5000UF,測10P-50P電容時要減去分布電容8P,電容容量較大時,所需測量的時間較長。
八、晶體測量:按下10UF電容鍵和閘門鍵,頻率選用10M或50M檔,接口在晶振插口測得晶振值,測量范圍2M-24M。
九、附件:測試電纜線二根(低頻黑色、高頻灰色各一根);晶振、電容測試線一對;電源線一根;說明書一份。
注意!高電壓、高容量的電容必須先放電后測量,否則會損壞本儀器。在測量過程中OF發光管工作時,說明被測量數值已溢出,請選高一檔量程.
凡我廠一切產品均負責終生免費保修。
(三年后酌收材料費)
