商品詳情

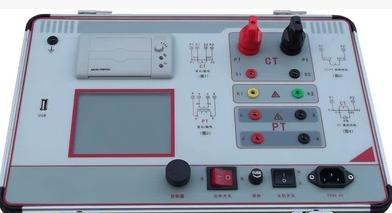

伏安特性變比極性綜合測試儀
型號：AODD-CT-PT
安全操作
? 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。
? 不要在多雨或潮濕氣候下操作測試儀。
? 不要在易爆氣體或蒸汽存在的環境下操作測試儀。
? 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。
? 測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。
? 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。
? 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一電源。
? 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，有可能損壞被測互感器和測試儀！
? 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。
注意：
1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。
2、試驗前請將儀器可靠接地。
3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線斷開，保證互感器完全處于離線狀態。
4、CT變比極性試驗時，應將不檢測的二次繞組短接。
5、做PT伏安特性試驗時，一次繞組的零位端接地。
6、實驗中嚴禁觸碰所有測試端子。
1.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
2.參考標準
GB 1207-2006、GB 1208-2006
3.主要特征
? 支持檢測CT和PT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
? 小巧輕便≤22Kg，非常利于現場測試.
4．測試儀主要測試功能：（見表1）
|
CT
|
PT
|
|
? 伏安特性（勵磁特性）曲線
|
? 伏安特性（勵磁特性）曲線
|
|
? 自動給出拐點值
|
? 自動給出拐點值
|
|
? 自動給出5%和10%的誤差曲線
|
? 變比測量
|
|
? 變比測量
|
? 極性判斷
|
|
? 極性判斷
|
? 交流耐壓測試
|
|
? 一次通流測試
|
? 鐵心退磁
|
|
? 交流耐壓測試
|
|
|
? 鐵心退磁
|
|
表1
5. 測試儀主要技術參數： （見表2）
|
項 目
|
參 數
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
設備輸出
|
0～1000V（20A峰值）
|
|
大電流輸出
|
0～600A
|
|
勵磁測量精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
CT
變比測量
|
范圍
|
≤5000A/1A(25000A/5A)
|
|
精度
|
≤0.5%
|
|
PT
變比測量
|
范圍
|
1KV～500KV
|
|
精度
|
≤0.5%
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：400mm × 250mm × 250mm ， 重量：≤20Kg
|
表2
伏安特性變比極性綜合測試儀
型號：DL07-CT-PT
安全操作
? 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。
? 不要在多雨或潮濕氣候下操作測試儀。
? 不要在易爆氣體或蒸汽存在的環境下操作測試儀。
? 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。
? 測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。
? 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。
? 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一電源。
? 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，有可能損壞被測互感器和測試儀！
? 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。
注意：
1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。
2、試驗前請將儀器可靠接地。
3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線斷開，保證互感器完全處于離線狀態。
4、CT變比極性試驗時，應將不檢測的二次繞組短接。
5、做PT伏安特性試驗時，一次繞組的零位端接地。
6、實驗中嚴禁觸碰所有測試端子。
1.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
2.參考標準
GB 1207-2006、GB 1208-2006
3.主要特征
? 支持檢測CT和PT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
? 小巧輕便≤22Kg，非常利于現場測試.
4．測試儀主要測試功能：（見表1）
|
CT
|
PT
|
|
? 伏安特性（勵磁特性）曲線
|
? 伏安特性（勵磁特性）曲線
|
|
? 自動給出拐點值
|
? 自動給出拐點值
|
|
? 自動給出5%和10%的誤差曲線
|
? 變比測量
|
|
? 變比測量
|
? 極性判斷
|
|
? 極性判斷
|
? 交流耐壓測試
|
|
? 一次通流測試
|
? 鐵心退磁
|
|
? 交流耐壓測試
|
|
|
? 鐵心退磁
|
|
表1
5. 測試儀主要技術參數： （見表2）
|
項 目
|
參 數
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
設備輸出
|
0～1000V（20A峰值）
|
|
大電流輸出
|
0～600A
|
|
勵磁測量精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
CT
變比測量
|
范圍
|
≤5000A/1A(25000A/5A)
|
|
精度
|
≤0.5%
|
|
PT
變比測量
|
范圍
|
1KV～500KV
|
|
精度
|
≤0.5%
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：400mm × 250mm × 250mm ， 重量：≤20Kg
|
表2
