商品詳情

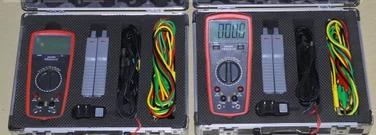

雙鉗相位伏安表測量電流小于50mA
型號：AODD-SMG-2000B
一、概述
該儀表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量?jī)x表。用該表可以很方便地在現場測量U-U、I-I 及U-I 之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組C T 之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U 1- U 2 之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，字高達25 m m ，以獲得最佳視覺效果。儀表外殼采用工程絕緣材料，安全、可靠。
二、基本誤差
2.1、參比工作條件
1）環境溫度：（23±5）℃
2）環境濕度：（45～75）% R H
3）被測信號波形：正弦波、β=0.02
4）被測信號頻率：（50±0.2）Hz
5）被測載流導線在鉗口中的位置：任意
6）外參比頻率電磁場干擾：應避免
2.2、 基本誤差極限
|
類型
|
測量范圍
|
單位
|
誤差
|
分辨率
|
|
電壓
|
1 ~ 99
|
V
|
0.5%×量程
|
0.01V
|
|
100~600
|
V
|
0.5%×量程
|
0.1V
|
|
電流
|
0.001~2
|
A
|
0.5%×量程
|
0.0001A
|
|
2~10
|
A
|
0.5%×量程
|
0.001A
|
|
相位
|
0~360
|
°
|
±1°
|
0.1°
|
三、其它技術特性
3.1、 顯示位數：
四位半
3.2、 采樣速率：
1次/秒
3.3、 電源：
4.2V鋰電池
3.4、 外形尺寸：
表殼尺寸：178 m m×82 m m×35 m m
鉗殼尺寸：140 m m×42 m m×20 m m
鉗口尺寸：Φ7 m m×9 m m
3.5、重量：
表體：250 0 g
測量鉗：2×200 g
3.6、儲存條件：
溫度：－10℃～50℃
雙鉗相位伏安表測量電流小于50mA
型號：AODD-SMG-2000B
一、概述
該儀表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量?jī)x表。用該表可以很方便地在現場測量U-U、I-I 及U-I 之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組C T 之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U 1- U 2 之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，字高達25 m m ，以獲得最佳視覺效果。儀表外殼采用工程絕緣材料，安全、可靠。
二、基本誤差
2.1、參比工作條件
1）環境溫度：（23±5）℃
2）環境濕度：（45～75）% R H
3）被測信號波形：正弦波、β=0.02
4）被測信號頻率：（50±0.2）Hz
5）被測載流導線在鉗口中的位置：任意
6）外參比頻率電磁場干擾：應避免
2.2、 基本誤差極限
|
類型
|
測量范圍
|
單位
|
誤差
|
分辨率
|
|
電壓
|
1 ~ 99
|
V
|
0.5%×量程
|
0.01V
|
|
100~600
|
V
|
0.5%×量程
|
0.1V
|
|
電流
|
0.001~2
|
A
|
0.5%×量程
|
0.0001A
|
|
2~10
|
A
|
0.5%×量程
|
0.001A
|
|
相位
|
0~360
|
°
|
±1°
|
0.1°
|
三、其它技術特性
3.1、 顯示位數：
四位半
3.2、 采樣速率：
1次/秒
3.3、 電源：
4.2V鋰電池
3.4、 外形尺寸：
表殼尺寸：178 m m×82 m m×35 m m
鉗殼尺寸：140 m m×42 m m×20 m m
鉗口尺寸：Φ7 m m×9 m m
3.5、重量：
表體：250 0 g
測量鉗：2×200 g
3.6、儲存條件：
溫度：－10℃～50℃
