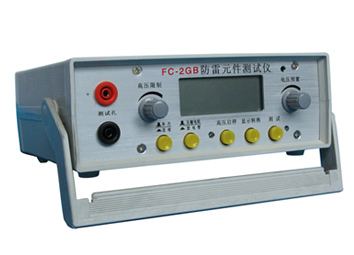

穩壓恒流檢測器 防雷元件測試儀 氧化鋅避雷器
型號：AODD-FC-2GB
產品簡介：
FC-2GB防雷元件測試儀適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。 也可作穩壓、恒流電源, 使用于其它方面。
1.工作原理：
在測量壓敏電阻時，DC/DC變換器在一定的高頻脈沖的驅動下，將12v直流電壓升變?yōu)闇y試壓敏電阻時所需要的直流高壓。在測試放電管時，斜率控制電路控制DC/DC變換器，使其輸出的電壓值在5~1999v內以每秒100v的上升率上升到放電管放電。
2.使用范圍：
適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。
3.產品別稱：
壓敏電阻測試儀、放電管測試儀、防雷器測試儀●適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。 也可作穩壓、恒流電源, 使用于其它方面。
產品特征：
●具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高壓自泄放時間小于0.5秒。
●具有自檢功能。
●測量數據由三位半LCD數字顯示,準確度高、可靠性好。
●測量時,可以預先設定量程,并在測量過程中對超量程測試發出聲響提示, 適用于器件分組和檢驗判別。
●選擇連續測量,可以對批量試品進行不間斷測試。
●面板功能簡單,易于操作。
●重量輕,便于攜帶。
產品參數：
1 壓敏電阻測量
|
技 術 指 標
|
測 量 范 圍
|
工 作 誤 差
|
測 試 條 件
|
|
起始動作電壓U1mA
|
0～1999V
|
≤±1％±1d
|
1mA±5μA
|
|
漏電流I0.75U1mA
|
0～199.9μA
|
≤±2μA±1d
|
0.75U1mA≤±1％±1d
|
2 放電管測量
|
技 術 指 標
|
測 量 范 圍
|
工 作 誤 差
|
測試條件
|
|
直流擊穿電壓Vsdc
|
5～1999V
|
≤±1％±1d
|
電壓上升速率100V/S±10%
|
3 其它指標
● 絕緣電阻：6MΩ（500V）
● 耐壓：AC 1.5kV 50HZ 1min
● 工作溫度和濕度：0～＋40℃ ≤85％RH
● 儲存溫度和濕度：－10℃～＋50℃ ≤90％RH
● 電源：AC 220V 50Hz
DC 12V 0.5A （芯線＋極）
● 功耗：8W
● 外形尺寸：208mm×190mm×78mm
● 重量：≤1kg
