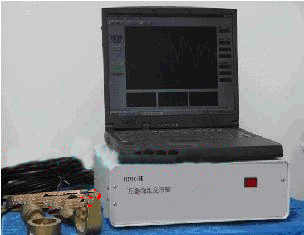

變壓器線圈變形檢測儀 變壓器繞阻變形測試儀 頻譜測量?jī)x 變壓器線圈變形測量?jī)x
型號AODD-HTBX-H
AODD-HTBX-H變壓器繞組變形測試儀（即頻譜測量?jī)x，以下簡稱測試儀）本設備采用頻率響應分析法（FRA），根據變壓器線圈的頻率響應圖譜進行變形分析。由于我所研發人員具有豐富的現場經驗和對變壓器內部結構的深入研究，研制開發的DL16-HTBX-H測試儀對變壓器線圈變形的測量具有很強的針對性，是目前國內用于檢測變壓器線圈變形的綜合性能最先進的設備之一。
一:技術規范
1.安全使用工作條件
最高環境溫度：-10℃-40℃
最大相對濕度：90%
電源電壓：200～240V
承受系統地網電位變化耐受值為：2000V/min
2.技術參數
掃描測量頻帶：0.5kHz～1MHz
測量點數：2000點
掃頻范圍分為4級：
0.5～10kHz頻點密度：20Hz/點
10～100kHz頻點密度：200Hz/點
100～500kHz頻點密度：0.8kHz/點
500～1000kHz頻點密度：1.0kHz/點
掃描測量電壓：≥8V(p-p)(0.5kHz～500kHz)
≥5V(p-p)(500kHz～1MHz)
頻率精度：0.02%
幅值精度：±1dB(>-60dB)
分析系統：P4-2.2G及以上便攜式計算機
輸出設備：彩色噴墨打印機
二:系統構成
DL16-HTBX-H測試儀的測量系統分為兩部分，一部分為由硬件構成的測量裝置，另一部分為變形測量分析方法。
1、硬件由下表中設備構成
|
序號
|
名稱
|
單位
|
數量
|
備注
|
|
1
|
便攜計算機及主測量系統
|
套
|
1
|
|
|
2
|
彩色噴墨打印機
|
臺
|
1
|
|
|
3
|
專用儀器攜帶箱
|
個
|
1
|
全鋁合金、抗震、防潮
|
|
4
|
專用測量頭、電纜、地線等
|
套
|
1
|
|
|
5
|
隔離電源
|
個
|
1
|
|
|
6
|
80G可移動存儲器
|
個
|
1
|
|
2、硬件特點
·測量裝置采用通用便攜式計算機的標準串口與測量系統進行通信連接的形式，用戶使用更為靈活機動。
·輸出功率驅動部分采用特殊的電路匹配，保證了在使用的兩個測量線上無反射電壓及變壓器端口的入口電容能在測試圖譜上有所反應。
·采用專用測量頭，具有接頭容錯和測量引線容錯功能，保證了測量的一致性。
·測試儀具有頻率自校準功能。
·測量時間為2分鐘/相線圈。
·每相繞組的測量點數為2000點，其中大幅度加密低頻部分，以期發現致命的變壓器整體變形。
·采用多種抗干擾技術，有效抑制噪聲電平。
·測量分析軟件運行于WINDOWS系統軟件平臺，界面友好，操作簡便。在軟件中設有在線操作提示以及全套測量分析方法介紹。
·在字處理軟件WORD中，可直接插入、編輯BRTC-Ⅱ測試儀的測量數據圖譜，便于測試報告的生成。
·具有圖譜曲線數學相關系數的計算功能。
·支持各類彩色、黑白打印機，直接打印所顯示的圖譜圖形。
·配有2000V的隔離電源，保證變電站站內測量時設備安全性。
3:變形分析方法
變形分析方法是DL16-HTBX-H測試儀的重點和特點。
根據變壓器繞組線圈以電感為主，其電感部分不正常，則變壓器無法正常運行；并兼顧對地絕緣的特點，DL16-HTBX-H測試儀提出的分析方法以低頻段為重點，著重分析危及運行安全的線圈整體變形，同時分析局部變形和引線位移等故障。
本分析方法具有很強的針對性和可操作性。
變形分析方法通過對現場實際操作人員和運行管理人員的技術培訓實現，主要包括如下內容：
·變壓器繞組變形檢測的基本原理。
等值電路。
·線圈變形在頻譜圖上的反應形式。
·典型變形與頻譜變化的關系，如整體位移、線圈整體壓縮、拉伸，局部壓縮、拉伸，匝間短路等。
·分析變形種類、變形面積估算和變形程度估算方法。
·制造工藝差別與變形的區別。
·確定變壓器能否繼續投運判據介紹。
4.設備清單
便攜式計算機及主測量系統壹套
彩色噴墨打印機壹臺
專用測量頭、電纜、地線等貳套
專用儀器攜帶箱壹個
隔離電源壹個
備用測試電纜（2×15m）壹套
80G可移動存儲器壹個
