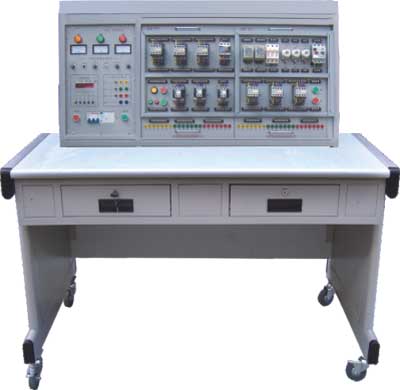

電力拖動技能實訓裝置



1 、電氣控制線路都裝在掛箱上,操作方便、更換便捷,可擴展功能或開發新實訓項目。如 PLC 或變頻調速,實訓的內容具有典型性、實用性。 2 、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節
型       號   AOD-DJ825DT型
顏       色
尺       寸

商品詳情


產品介紹:
為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求,我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構,實訓項目可擴展性強,可擴展 PLC 與變頻調速實訓項目。所有的元器件通過導線引到接線端子上,有利于保護器件,通過線槽走線,接近工業現場, 是新一代的電工電子實訓考核裝置 。

一、特點:

1 、電氣控制線路都裝在掛箱上,操作方便、更換便捷,可擴展功能或開發新實訓項目。如 PLC 或變頻調速,實訓的內容具有典型性、實用性。

2 、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房,減少基建投資。

3 、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全。各電源輸出均有軟截止保護功能。

4 、控制屏還設有定時器兼報警記錄儀,為學生實訓技能考核提供了一個統一的標準。

5 、所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件,通過線槽走線,接近工業現場。

二、技術性能:

1 、工作電源:三相四線(或三相五線)~ 380V±5% 50Hz
2 、溫度: -5℃ ~ + 40℃ ,相對濕度< 85% ( 25℃ )
3 、裝置容量:< 1.0KVA
4 、外形尺寸: 1100×700×1400 ( mm )

三、裝置配備

(一)電源控制屏

  控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。它為實訓考核提供電源及保護。

1 、三相四線電源輸入,通過漏電保護器,接通總開關,由接觸器通過啟、停按鈕進行操作。

2 、設有 450V 指針式交流電壓表三只,指示輸入時三相電源電壓;指示燈三只,指示實訓裝置與外部電源通斷情況。

3 、三相四線電源輸出,具有單片機全程監控裝置過載或短路功能,過載或短路軟截止且告警,故障排除復位后方可啟動電源。

4 、設有定時器兼報警記錄儀,平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數,為學生實訓技能的考核提供一個統一的標準。

(二)實訓桌

   桌體為鋁木結構,桌面為防火、防水、耐磨高密度板,設有抽屜和儲存柜。

(三)實訓組件

1 、 DW-71 電力拖動培訓組件(一)

2 、 DW-72 電力拖動培訓組件(二)

3 、 DW-73 電力拖動培訓組件(三)

4 、三相異步電動機 380V Y/△ 接法,帶離心開關 2 臺

四、實訓項目

1 、閘刀開關正轉控制線路

2 、接觸器點動正轉控制線路

3 、具有自鎖的正轉控制線路

4 、具有過找保護的正轉控制線路

5 、倒順開關控制正反轉控制線路

6 、接觸器聯鎖的正反轉控制線路

7 、按鈕聯鎖的正反轉控制線路

8 、按鈕接觸器復合聯鎖控制線路

9 、自動往返行程控制線路

10 、接觸器控制串聯電阻降壓起動線路

11 、時間繼電器控制串聯電阻降壓控制線路

12 、手動 Y/△ 降壓起動

13 、接觸器控制 Y/△ 降壓起動

14 、時間繼電器控制 Y/△ 降壓起動

15 、 QX3-13 型 Y/△ 自動起動控制線路

16 、半波整流能耗制動控制線路

17 、全波整流能耗制動控制線路

18 、 C620 車床電氣控制線路

19 、手動降壓起動

20 、單相運行反接制動控制線路

21 、電動葫蘆電氣控制線路

22 、 C6163 車床電氣控制線路

23 、控制電路聯鎖控制線路

24 、主電路聯鎖控制線路

產品說明:

一、特點:

1 、電氣控制線路都裝在掛箱上,操作方便、更換便捷,可擴展功能或開發新實訓項目。如 PLC 或變頻調速,實訓的內容具有典型性、實用性。

2 、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房,減少基建投資。

3 、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全。各電源輸出均有軟截止保護功能。

4 、控制屏還設有定時器兼報警記錄儀,為學生實訓技能考核提供了一個統一的標準。

5 、所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件,通過線槽走線,接近工業現場。

產品介紹:
為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求,我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構,實訓項目可擴展性強,可擴展 PLC 與變頻調速實訓項目。所有的元器件通過導線引到接線端子上,有利于保護器件,通過線槽走線,接近工業現場, 是新一代的電工電子實訓考核裝置

一、特點:

1 、電氣控制線路都裝在掛箱上,操作方便、更換便捷,可擴展功能或開發新實訓項目。如 PLC 或變頻調速,實訓的內容具有典型性、實用性。

2 、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房,減少基建投資。

3 、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全。各電源輸出均有軟截止保護功能。

4 、控制屏還設有定時器兼報警記錄儀,為學生實訓技能考核提供了一個統一的標準。

5 、所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件,通過線槽走線,接近工業現場。

二、技術性能:

1 、工作電源:三相四線(或三相五線)~ 380V±5% 50Hz
2 、溫度: -5℃ ~ + 40℃ ,相對濕度< 85% ( 25℃ )
3 、裝置容量:< 1.0KVA
4 、外形尺寸: 1100×700×1400 ( mm )

三、裝置配備

(一)電源控制屏

  控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。它為實訓考核提供電源及保護。

1 、三相四線電源輸入,通過漏電保護器,接通總開關,由接觸器通過啟、停按鈕進行操作。

2 、設有 450V 指針式交流電壓表三只,指示輸入時三相電源電壓;指示燈三只,指示實訓裝置與外部電源通斷情況。

3 、三相四線電源輸出,具有單片機全程監控裝置過載或短路功能,過載或短路軟截止且告警,故障排除復位后方可啟動電源。

4 、設有定時器兼報警記錄儀,平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數,為學生實訓技能的考核提供一個統一的標準。

(二)實訓桌

   桌體為鋁木結構,桌面為防火、防水、耐磨高密度板,設有抽屜和儲存柜。

(三)實訓組件

1 、 DW-71 電力拖動培訓組件(一)

2 、 DW-72 電力拖動培訓組件(二)

3 、 DW-73 電力拖動培訓組件(三)

4 、三相異步電動機 380V Y/△ 接法,帶離心開關 2 臺

四、實訓項目

1 、閘刀開關正轉控制線路

2 、接觸器點動正轉控制線路

3 、具有自鎖的正轉控制線路

4 、具有過找保護的正轉控制線路

5 、倒順開關控制正反轉控制線路

6 、接觸器聯鎖的正反轉控制線路

7 、按鈕聯鎖的正反轉控制線路

8 、按鈕接觸器復合聯鎖控制線路

9 、自動往返行程控制線路

10 、接觸器控制串聯電阻降壓起動線路

11 、時間繼電器控制串聯電阻降壓控制線路

12 、手動 Y/△ 降壓起動

13 、接觸器控制 Y/△ 降壓起動

14 、時間繼電器控制 Y/△ 降壓起動

15 、 QX3-13 型 Y/△ 自動起動控制線路

16 、半波整流能耗制動控制線路

17 、全波整流能耗制動控制線路

18 、 C620 車床電氣控制線路

19 、手動降壓起動

20 、單相運行反接制動控制線路

21 、電動葫蘆電氣控制線路

22 、 C6163 車床電氣控制線路

23 、控制電路聯鎖控制線路

24 、主電路聯鎖控制線路

產品說明:

一、特點:

1 、電氣控制線路都裝在掛箱上,操作方便、更換便捷,可擴展功能或開發新實訓項目。如 PLC 或變頻調速,實訓的內容具有典型性、實用性。

2 、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房,減少基建投資。

3 、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全。各電源輸出均有軟截止保護功能。

4 、控制屏還設有定時器兼報警記錄儀,為學生實訓技能考核提供了一個統一的標準。

5 、所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件,通過線槽走線,接近工業現場。
