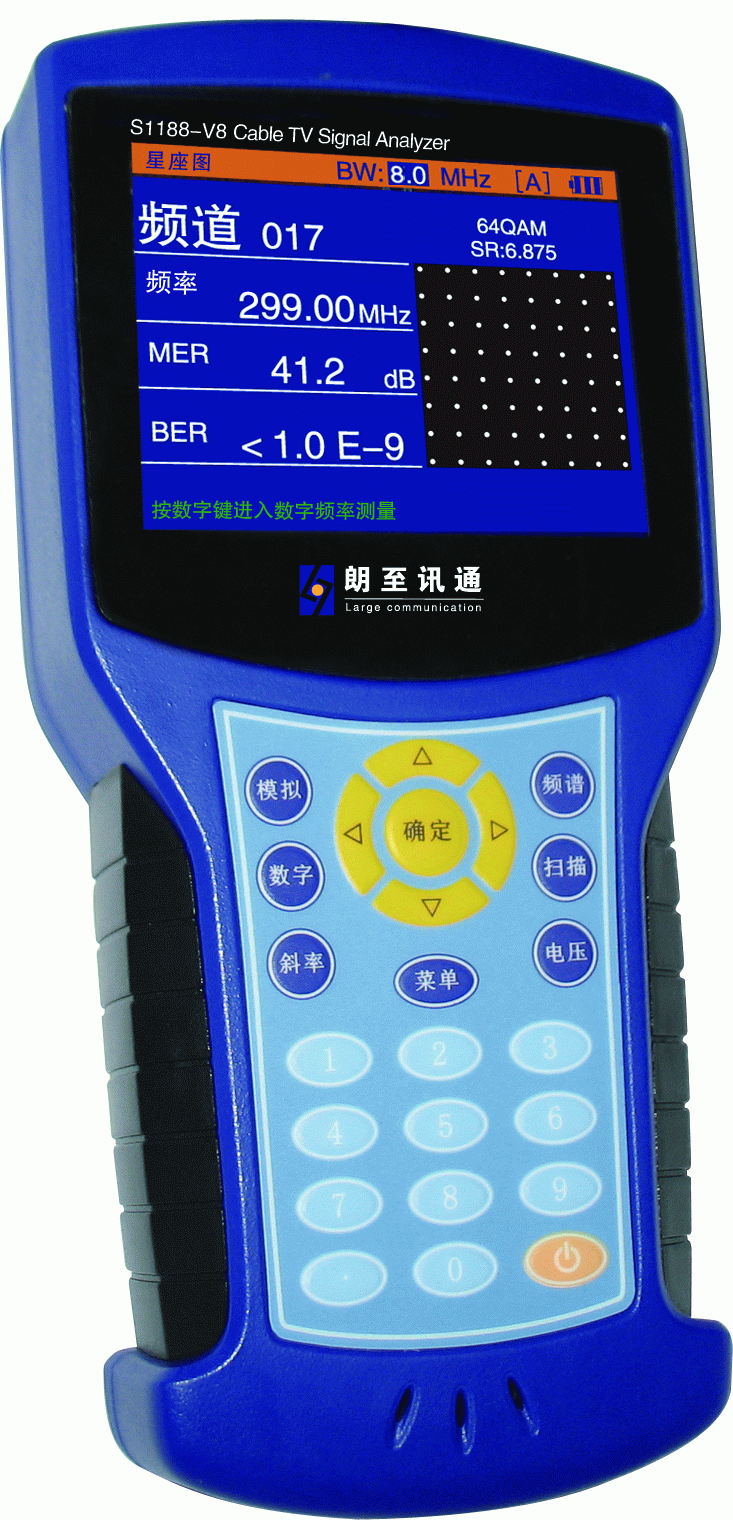

數字/模擬(多頻道測量)場強儀分析儀
特點簡述:
(5-870MHz)多頻道測量型數字、模擬電視網絡測試儀,能同時測量多個最多12個頻道的電平,完全勝任數/模混合網絡施工、維護需求??蓪V/CATV/FM/數字電視信號/雙向傳輸信號進行快速檢測,人性化設計理念, 外型輕巧堅固,高清晰超大寬溫液晶屏幕、友好人機界面、測量快速精確,是保障電視傳輸系統正常運行的優選儀器。 具有DVB-C數字信號解碼、數字信號平均功率電平測量、MER\BER測量功能、斜率測量、頻譜分析、頻道掃描等信號分析功能、帶伴音監聽,畫面存儲和查看功能,以其特有的3.5吋彩屏,增加了更好的視覺效果。
|
主要性能:
數字、模擬電視信號測量:
多頻道測量,DVB-C數字有線電視信道平均功率(帶寬可調)、模擬信號電平測量,能同時測量多個頻道(最多12個)的電平
MER調制誤差測試、BER誤碼率測試、頻道測量、頻率測量、頻譜分析、頻道掃描測量、斜率測量、
V/A測量、C/N測量、 干線交流電壓和機內電池組電壓。
并支持多種DVB調制方式:QPSK、64QAM及COFDM。
用戶設置編輯功能:參數設置、掃描門限、頻譜跨度設置、斜率設置、選擇頻道表、規劃頻道表。
圖片存儲和查看功能:
用戶可根據需要對測量信號的頻譜、掃描、斜率畫面進行存儲和查看。
技術參數:
輸入頻率:
范圍 5~ 870MHz 數字頻道、模擬頻道
頻率穩定度 30ppm
分辨率 10KHz
調諧方式:頻道、頻率、記憶方式
RF輸入阻抗:75Ω
測量電視信號標準:
數字頻道 QPSK/QAM/COFDM
模擬頻道 PAL/NTSC/SECAM
數字信號測量:
標準調制形式:ITU-T J.83A Annex A standard,64QAM ,支持QAM、QPSK、COFDM
數字頻道帶寬:正向頻道48~862MHz:8.0MHz
回傳頻道5-48MHz:0.5~8.0MHz可調節
數字頻道平均功率測量:測量范圍35-115dBμV,測量精度 ±2dB
調制誤差率(MER):測量范圍22~39dB(相對于64QAM), 測量精度 ±2dB
比特誤碼率(BER):測量范圍1.0E-3~1.0E-9(糾錯前),鎖定范圍40~100dBμV
45--870MHz≤±2.5dB,5--45MHz≤±3dB
模擬信號測量: 范圍 20 ~120dBμV ( -40 ~ 60dBmV)
測量精度±2dBμV
測量帶寬: 230KHz±50KHz
檢波方式: 峰值 平均值
C/N 測量:(輸入信號> 70 dBμV時)
測量精度45~870MHz≤±2.5dB,5~45MHz≤±3dB
V/A 測量: ≤±2dB
斜率測量: 5--870 MHz直方圖和電平列表顯示
斜率測量:
可同時測12個頻道,頻道電平值,以直方圖和電平列表兩種方式顯示
頻道掃描:
實現全頻道掃描,電平值以直方圖方式顯示
頻譜分析:
頻率范圍 5--870MHz
多跨度:2、5、10、30、50、100MHz ,檢波方式:峰值
交流電壓測量:
范圍 20-100V,超過100V報警提示
準確率 ≤±1V
分辨率 0.1V
機內電池組電壓測量:
測量范圍 3.5-5.0V
準確率 ±0.1V
分辨率 0.1V
頻道表:
a.機內預置標準電視頻道表
b.可根據客戶要求定做
供電模式:
AC:100V~240V/50Hz~60 Hz
DC:鋰電池組 3000mAh
工作環境:
使用溫度范圍 -10℃~+50℃
相對濕度 ≤80%RH
存儲溫度范圍 -20℃~+60℃
外型尺寸: 195*75*40(高*寬*厚)
重量: 0.8Kg
