商品詳情
|

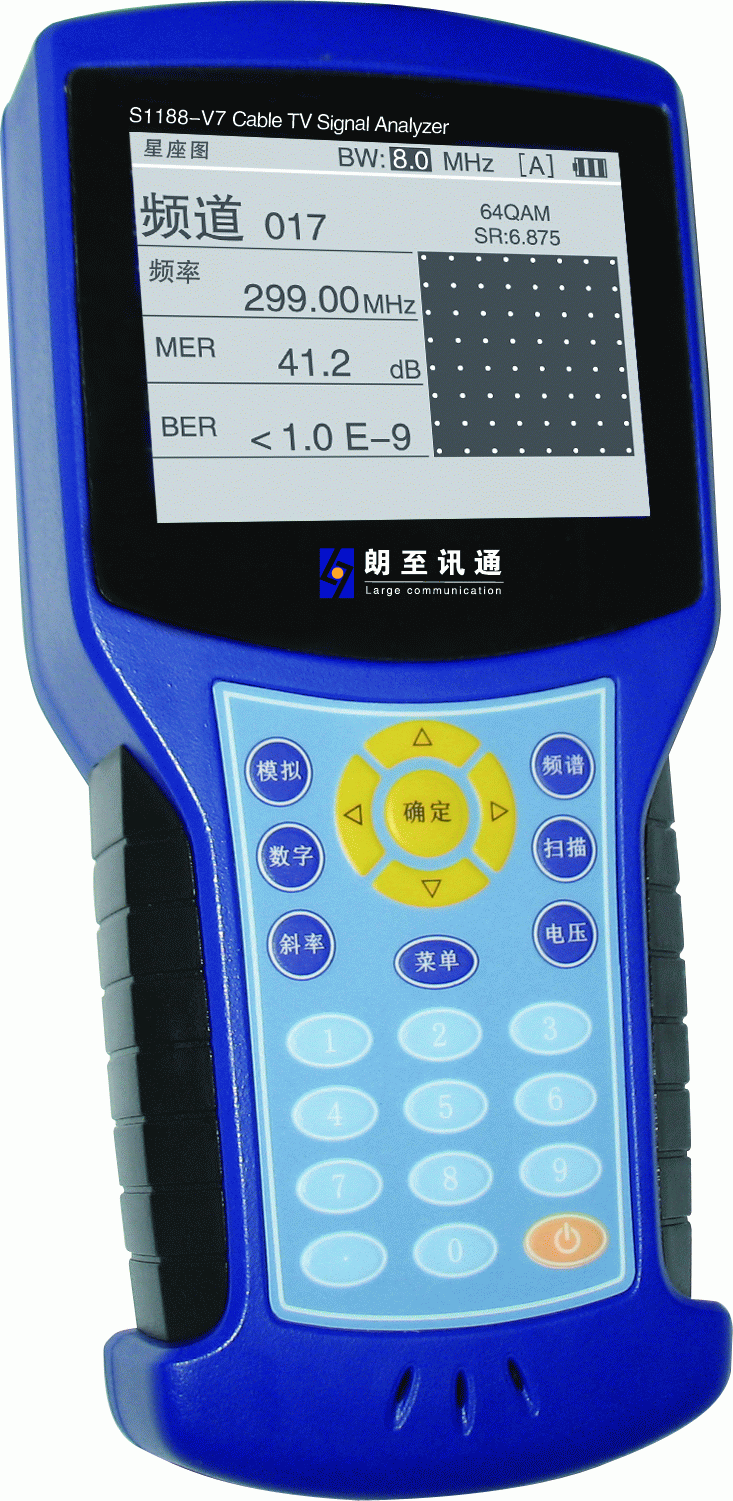

數字/模擬（多頻道測量）CATV場強儀分析儀
型號：DL-S1188-V7型
特點簡述： DL-S1188-V7型 (5-870MHz)多頻道測量型數字、模擬電視信號測試分析儀，F(xiàn)M測量。能同時測量多個頻道（最多12個）的電平，采用北美研究室的先進設計理念和先進數字電視開發技術，定位在工程型測量儀器，價格經濟功能強大，實現對數字、模擬網絡各項指標的檢測，完全勝任數/?；旌暇W(wǎng)絡施工、維護需求。DL-S1188-V7型具有DVB-C數字信號解碼、數字信號平均功率電平測量、MER\BER測量功能、斜率測量、頻譜分析、頻道掃描等信號分析功能、帶伴音監聽，同時還兼具模擬信號的電平測量、V/A、C/N測量功能。是數字電視傳輸系統正常運行的優選儀器。
|
主要性能：
數字、模擬電視信號測量：
多頻道測量，DVB-C有線電視數字平均功率電平測量、模擬信號電平測量，能同時測量多個頻道（最多12個）的電平
MER調制誤差測試、BER誤碼率測試、頻道測量、頻率測量、
V/A測量、C/N測量、 干線交流電壓和機內電池組電壓。
并支持多種DVB調制方式：QPSK、64QAM及COFDM。
用戶設置編輯功能：參數設置、掃描門限、頻譜跨度設置、斜率設置、選擇頻道表、規劃頻道表。
技術參數：
輸入頻率:
范圍 5~ 870MHz 數字頻道、模擬頻道
頻率穩定度 30ppm
分辨率 10KHz
調諧方式：頻道、頻率 、記憶方式
RF輸入阻抗：75Ω
測量電視信號標準:
數字頻道 QPSK/QAM/COFDM
模擬頻道 PAL/NTSC/SECAM
數字信號測量:
標準調制形式：ITU-T J.83A Annex A standard,64QAM ,支持QAM、QPSK、COFDM
數字頻道帶寬：正向頻道48~862MHz:8.0MHz
回傳頻道5-48MHz:0.5~8.0MHz可調節
數字頻道平均功率測量：測量范圍35-115dBμV，測量精度 ±2dB
調制誤差率(MER):測量范圍22~39dB(相對于64QAM), 測量精度 ±2dB
比特誤碼率（BER）：測量范圍1.0E-3~1.0E-9（糾錯前），鎖定范圍40~100dBμV
45--870MHz≤±2.5dB，5--45MHz≤±3dB
模擬信號測量: 范圍 20 ~120dBμV ( -40 ~ 60dBmV)
測量精度±2dBμV
測量帶寬: 230KHz±50KHz
檢波方式: 峰值 平均值
C/N 測量:（輸入信號> 70 dBμV時）
測量精度45~870MHz≤±2.5dB，5~45MHz≤±3dB
V/A 測量: ≤±2dB
斜率測量:
5--870 MHz直方圖和電平列表顯示，可同時測12個頻道，頻道電平值，以直方圖和電平列表兩種方式顯示
頻道掃描:
實現全頻道掃描，電平值以直方圖方式顯示
頻譜分析:
頻率范圍 5--870MHz
多跨度：2、5、10、30、50、100MHz
檢波方式：峰值
交流電壓測量:
范圍 20-100V，超過100V報警提示
準確率 ≤±1V
分辨率 0.1V
機內電池組電壓測量:
測量范圍 3.5-5.0V
準確率 ±0.1V
分辨率 0.1V
頻道表:
a.機內預置標準電視頻道表
b.可根據客戶要求定做
供電模式:
AC：100V~240V/50Hz~60 Hz
DC：鋰電池組 3000mAh
工作環境:
使用溫度范圍 -10℃~+50℃
相對濕度 ≤80%RH
存儲溫度范圍 -20℃~+60℃
外型尺寸: 195*75*40（高*寬*厚）
重量: 0.8Kg
