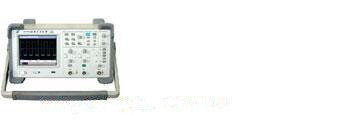

數字示波器 雙通道數字示波器 液顯式數字示波器
型號:AODD-AV4446A
數字示波器
詳細介紹
是一臺雙通道、500MHz帶寬、1GSa/s取樣速率、2MB/ch記錄長度的通用數字示波器。采用Windows CE操作系統,6.4英寸彩色液晶顯示器,類似與模擬示波器的前面板,直觀、方便、快捷的按鍵和轉輪操作。把觸發系統和垂直通道的主要操作都放在面板上,并帶有工作狀態指示燈。用帶有PCI接口的CPU卡作為主控計算機,集成度高,穩定可靠【MTBF(θ0)≥5000小時】。每通道2MB(可擴展到32MB)波形采集存儲器,使之具備時間窗口縮放和移動觀察能力,在觀察波形全景的同時,能夠使用延遲掃描“窗口”觀察或測量波形的細節。毛刺觸發允許觸發正向或負向毛刺,能觸發大于、小于指定寬度的脈沖。峰值檢測功能幫助你在很低信號頻率(低掃速)時能檢測到大于2ns的尖峰干擾。非常適合各種高速電子設備的研制、生產、維護、計量等使用。
主要特點:
● 寬帶、高取樣率、深存儲
● 類似模擬示波器的操作
● 峰值檢測,毛刺觸發
● 6.4英寸TFT彩色LCD
● 16種標準通訊脈沖模板
● FFT功能
● GP-IB、RS-232、并口、USB口
● 0~50℃工作溫度范圍
◆ 寬帶、高取樣率、深存儲
大于500Mhz的模擬帶寬能觀察到高頻與快沿信號波形。250MSa/s的等效取樣率使得重復波形顯示的更加細膩逼真。深存儲可以幫助用戶在停止捕獲后移動、展開波形觀察其細節。
◆峰值檢測,毛刺觸發
峰值檢測功能幫助你在很低信號頻率(低掃速)時能檢測到大于2ns的尖峰干擾。毛刺觸發能幫助你快速捕獲波形中的異常寬度信號。
◆ 16種標準通訊脈沖模板
符合標準的通訊脈沖模板可以幫助你快速判斷通訊信號的質量,在模板外的波形顯示為其它顏色,便于用戶觀察。
◆ FFT功能
具有FFT幅度、頻率及幅度差等測量功能。
◆ 脈沖參數自動測試
具有幅度、時間等自動測試功能,具有常用測試項目的圖形快捷菜單。
典型應用:
飛機維護測試;雷達設備的研制測試;電子設備的維護測試;各種通信設備的研制與維護測試;艦載設備的維護測試。
