濕式纖維柵除塵器 煤礦用濕式振弦除塵風機 煤礦防爆抽出式局部通風機
型號:AODD-KCS-225ZL
一、概述
(煤、巖巷掘進、錨噴工作面適用,15KW)
除塵風機

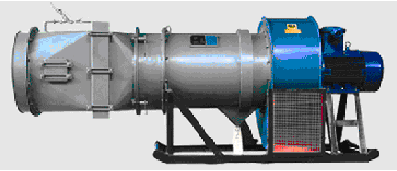

煤礦用濕式振弦除塵風機(以下簡稱除塵風機),由煤礦用防爆抽出式局部通風機(以下簡稱風機)與濕式振弦捕塵器(又名濕式纖維柵除塵器)(以下簡稱除塵器)組成。配裝的風機可選用軸流式、離心式、混流式系列防爆型抽出式局部通風機。
該除塵風機可用在煤礦井下(上)、金屬與非金屬礦山、隧道、工廠廠房等地方的通風除塵。產品取得礦用產品安全標志和全國工業產品生產許可證。
除塵風機采用原理獨特的“濕式振弦”除塵技術,采用該技術的除塵風機具有除塵效率高、阻力小、能耗低、體積小、重量輕、耗水少、維護簡單、不堵塞、連續排污等優點,產品處于國內、外領先水平。
除塵風機有KCS-□ZZ系列(原ZZJC-Ⅱ系列)和KCS-□ZL系列(原ZMJC-Ⅱ系列)兩種結構形式,其中KCS-□ZZ系列比較適用于掘進機工作面掘進作業時含塵空氣抽塵就地凈化,KCS-□ZL系列比較適用于煤、巖巷掘進、錨噴工作面打眼、放炮、拌料、上料、噴射混凝土等作業時含塵空氣抽塵就地凈化。另外該除塵風機還適用于料倉口、轉載點、倒煤翻車罐籠地方以及其它產生親水性粉塵的產塵點含塵空氣抽塵就地除塵凈化,并能部分消除氣體中的有毒有害成份,有效地使作業環境符合工業衛生標準,保護工人免受塵、毒侵害以及作業場所的安全生產。
*用于水泥(混凝土)粉塵等水硬性粉塵的捕集推薦選用本產品中
的KCS-□ZL系列(具有可打開清洗結構)。
*該產品不適用于長纖維粉塵的捕集。
除塵風機的葉輪與保護圈材料按GB/T 13813-2001《煤礦用金屬材料摩擦火花安全性試驗方法和判定規則》中規定,經國家安全生產重慶礦用設備檢測檢驗中心進行摩擦火花安全性試驗,并取得合格證。
除塵風機通過國家安全生產重慶礦用設備檢測檢驗中心的防爆審查,取得防爆合格證,防爆標志ExdⅠ。
除塵器亦可單獨連接于通風抽塵管網系統中,在風機動力作用下,對礦山、冶金、電廠、化工、建材、燃煤鍋爐等行業粉塵污染進行治理。
產品特點:體積小、重量輕、除塵效率高
結構簡、維護少、工作壽命長
能耗低、用水少、應用成本低
二、工作原理
含塵空氣經風機動力吸(壓)入除塵器,通過內部設置的振弦過濾板時,在來流方向上設置的水噴霧器向振弦過濾板上噴霧,附有水幕的纖維能使粉塵濕潤增重、凝并或滯留,同時由于通過的含塵氣體使纖維在氣流沖擊下產生振動,強化了水霧霧粒與含塵氣體中粉塵的沖突,提高了對微細粉塵的捕獲率,振動也提高了振弦過濾板自身纖維的自凈能力。
由于水噴霧器不斷向振弦過濾板噴霧,經過振弦過濾板的含塵氣體變成含有水霧與濕潤粉塵粒子和粉塵團的混合物,部分塵?;驂m團被捕獲,因水幕的加厚或其自重而隨水流下降,同時自潔清洗振弦過濾板上的積塵;其余粉塵及微粒經水幕碰撞變成濕潤的粉塵、塵團進入脫水裝置分離,污水從排污口排出或進入循環過濾水箱重新經噴霧泵站循環使用,凈化后的空氣從排風口排出。
三、技術性能參數
1、額定處理風量:見四、選型參數
2、總粉塵除塵效率:≥99%
3、呼吸性粉塵除塵效率:90%~98%(與濾過風速呈正相關)
4、設計工作阻力:≤1200Pa
5、液氣比:(0.03~0.09)L/m3(處理風量)
6、噴霧供水壓力: ≥0.3MPa
7、工作噪聲:≤85dB(A)
8、適用環境溫度:>0℃
9、適用粉塵濃度范圍:(0~24000)mg/m3(處理風量)
10、適用粉塵種類:煤、巖、水泥、鐵礦塵等親水性粉塵
11、防爆電機電壓:380V/660V 、660V/1140V(訂貨時說明)
五、訂貨須知
1 、請注明選用產品的規格型號(或處理風量范圍)(參見四、選型參數),配套電機電源電壓( 380V/660V 、 660V/1140V )。
2 、請說明出風口的方向(軸向、徑向)、角度,安裝現場巷道空間斷面面積。
3 、請?zhí)岢鍪欠裥枰獋淦穫浼捌渌洌▊洌┘?,有無其它要求。
4 、非煤礦井下使用,請說明使用環境、防爆要求、處理粉塵種類和性質,以便選擇適當型號風機及安裝方式。
5 、特殊規格、型號訂貨,以雙方合同、技術協議約定,專門設計。
