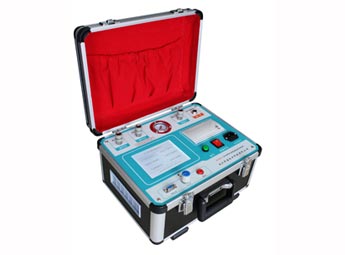

高智能密度繼電器校驗儀 全自動SF6密度繼電器校驗儀
型號:AODD-ETMD-H
產品簡介;
本產品是最新高精度儀器,儀器關鍵器件全部采用精密進口件,通過高精度壓力傳感器及高精度A/D、D/A轉換器,結合高性能32位ARM單片機和TI公司的高速信號處理芯片,能自動完成對密度繼電器的校驗,能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算,能自動打印試驗數據并自動存儲以備查閱,整個過程不須人工干預,并自動識別測試過程中的故障,體現了儀器“智能型”的特點。儀器具有高精度,高穩定性,高可靠性的特點。
產品特征:
1.密度繼電器校驗儀采用高性能十六位單片機進行檢測與控制,核心元器件采用進口元件,精度高,重復性好,可靠性高
2.配置了單色液晶屏和軟鍵盤人機接口,操作簡單、界面美觀,所有參數及狀態一目了然。
3.自動完成壓力測量和20℃值轉換,從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4.所有測試過程自動由單片機完成,不用人工干預,避免了繁瑣的人工氣路調節操作。
5.漢字報表式打印測試結果,并對試驗結果進行智能分析。
6.能同時存儲50次試驗結果,并具有掉電數據保護功能,可隨時查詢和打印以前的試驗結果。
7.校驗過程中無需恒溫室,可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。
8.配有多種型號過渡接頭,大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
9.校驗過程中耗氣量極少,不浪費SF6氣體,測試成本低,對環境無污染。
10.具有在線修改系統時鐘的功能;。具有在線修改系統壓力功能。
11.兩種溫度測量模式:自動測量試驗環境溫度,也可用紅外測溫,保證試驗結果的準確性
12.氣瓶減壓閥專業設計,可耐壓15MP(150公斤),低壓輸出可調,適合以氮氣等為試驗氣體的計量室校驗
13.能同時測試一組報警信號、二組閉鎖信號。
14.本產品為便攜式工具,使用方便可靠,是SF6密度繼電器校驗的必備設備。
產品參數:
工作電壓:AC220V、50Hz
儀器功率:50W
儀器精度:0.2級
壓力顯示分辨率:0.001MPa
壓力校驗范圍:0~1.0MPa
環境溫度顯示分辨率:0.1°C
環境溫度測量范圍:-50℃~150℃
工作濕度:£90%RH
校驗對象:單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
顯示方式:320×240圖形點陣單色液晶屏
操作方式:旋轉鼠標(一鍵飛梭)輸入
打印機型:高速微型打印機
打印方式:漢字報表式打印
存儲容量:可同時存儲50次試驗結果
外形尺寸:主機 365×300×220(mm3)
附件箱400×370×200(mm3)
SF6氣體密度顯示方式:被測環境下的壓力、20℃時的等效壓力。
儀器重量:8kg
