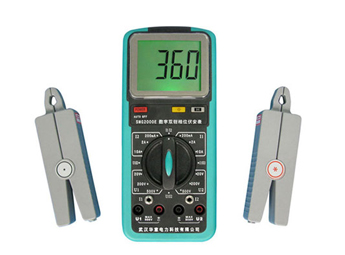

電壓電流現場測量儀 數字雙鉗相位伏安表 便攜手持式雙通道輸入電壓電流測量儀
型號：AODD-SMG2000E
產品簡介：
SMG2000E數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果。
1.工作原理
采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。
2.使用范圍
該表是電力部門、工廠和礦山、石油化工、冶金系統進行二次回路檢查的理想儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。
3.產品別稱
相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表1、結構精巧，使用方便
產品特征：
1、結構精巧，使用方便
● 手持式結構；
● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
● 顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果；
● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高
采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗
該相位表微功耗設計，且具有電池電壓檢測功能。
產品參數：
1 基本誤差
1.1 參比工作條件
（a）環境溫度：（23±5）℃
（b）環境濕度：（45～75）% RH
（c）被測信號波形：正弦波、β=0.02
（d）被測信號頻率：（50±0.2）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍：
100～220V、0.5A～1.5A
（g）外參比頻率電磁場干擾：應避免
1.2 基本誤差極限
1.2.1 交流電壓見表1
|
表1：交流電壓測量誤差
|
|
量限
|
分辨率
|
基本誤差極限
|
|
20V
|
0.01V
|
±（0.3%讀數+0.2%量程)
|
|
200V
|
0.1V
|
±（0.3%讀數+0.2%量程)
|
|
500V
|
1V
|
±（0.3%讀數+0.2%量程)
|
輸入阻抗：各量限均為2MΩ
相位測量時，電壓端輸入阻抗>500KΩ
1.2.2 交流電流見表2
|
表2：交流電流測量誤差
|
|
量 限
|
分 辨 率
|
基本誤差極限
|
|
200mA
|
0.1mA
|
±（0.3%讀數+0.2%量程）
|
|
2A
|
1mA
|
|
10A
|
10mA
|
1.2.3 相位
U-U、U-I、I-I見表3
|
表3：工頻相位測量誤差
|
|
范 圍
|
分 辨 率
|
基本誤差極限
|
|
0～360°
|
1°
|
±2°
|
2 工作誤差
2.1 額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測 U1-U2相位時：30V～500V
測 I1-I2 相位時：10mA～10.00A
測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
3 安全特性
3.1 耐壓
電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。。
3.2 絕緣電阻
儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
4 其它技術特性
4.1 顯示位數：3 1／2
4.2 采樣速率：3次/秒
4.3 電源：單個9V 迭層電池、電源電流小于5mA
4.4 外形尺寸
表殼尺寸： 186×86×33
鉗殼尺寸： 140×40×19
鉗口尺寸： Φ7×8
4.5 重量
表體： 280g
測量鉗：2×200g
測量鉗：2×200g
4.6 儲存條件
溫度：－10℃～50℃
