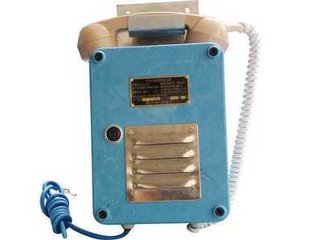

本質安全型同線電話機 同線電話機 煤礦井下通信同線電話機 礦用防爆同線電話機
型號AODD-KTT105
一、概述
1、主要用途及適用范圍
AODD-KTT105同線電話機主要是供煤礦井下通信聯絡之用,它具有擴音呼叫,雙工對講等功能,并具有架設速度快,重量輕,體積小,通訊距離遠和很強的防塵,防潮特點??捎啥恳韵聠螜C(jī)并在二芯電纜線上組成獨立的通訊系統,不需要交換機。通話距離不小于12公里。不需撥號,直接用語音呼叫,機內設有專用電池為其供電,不需外接電源。
3、防爆型式:本電話機為礦用本質安全型。
4、防爆標志:ExibI
5、防爆合格證號:1074246
安全標志證號:MHA070025
6、使用環境條件:
a)大氣壓力:80~106kPa;
b)環境溫度:-10℃~+40℃;
c)空氣相對濕度不大于95%(+25℃);
d)在具有甲烷和煤塵爆炸性氣體混合物的危險場所;
7、配接電纜:
煤礦阻燃通信電纜MHYAV1×2,導體結構7根,028mm(直徑)/根,截面積0.50mm2
二、結構與工作原理
1、結構
2、工作原理
擴音呼叫
按下擴音開關,將12V電源通過變壓器初級線圈,向線路送出控制電壓,對方用戶收到此電壓,經二極管整流后,控制開關晶體管,以啟動對方的擴音放大電路的電源。同時按下對講開關,給送受話放大電路供電,此時呼叫用戶對準送話器講話,音頻信號通過放大后,經變壓器的次級送入線路,對方話機收到音頻信號,經擴音放大電路放大,使揚聲器發出音響。
被叫用戶如提起手機,按下對講開關,上述擴音電路的電源即被切斷,擴音結束,雙方可進行通話對講。
2、雙工對講
送話:用戶按下手機上的對講開關,即向送受話電路供電,此時對準送話器講話,音頻信號通過放大后,經變壓器的次級送入線路,經電纜送到每臺話機。
受話:用戶按下手機上的對講開關,即向送受話電路供電,同時從線路接收到的音頻信號,經變壓器次級送入送受話放大電路,經放大電路放大后,輸入受話器。
三、技術特性
耗電:守機:0mA
通話:≤16mA
擴音:≤250mA
供電電源:KDZ—1電池1組,12V/6Ah
四、尺寸、重量
外形尺寸:360×195×115
重量:4.5公斤
五、安裝
將電話機放在需要的地方(掛、臥都可),將這些電話機引出線并聯進以架設好的一條二芯電纜即可。
六、使用、操作
欲講話者走到電話機處,拿起手機,按下手機中間處的對講開關,同時按下擴音開關,對著送話器送話,此時本系統內所有電話機均以擴音方式播放。
被呼叫者聽到對方呼叫自己,就近拿起手機,并按下手機中間處的對講開關,對著送話器送話,此時呼叫者聽到被呼叫者講話的聲音后,放開擴音開關,便可以正常通話(即雙工對講),而其它話機則終止擴音播放,在通話過程中,注意呼叫者和被呼叫者都應一直按下手機對講開關,直到通話完畢。通話完畢后,把手機放回話機托上,此時一次通話過程結束。
八、
注意事項:
1、在維修過程中,不得改變電路和與本安電路有關的元器件的電器參數、規格和型號。所需配件應到原廠購買,以免更改原設備技術參數,破壞本安性能。
2、本安產品不得隨意與其它未經聯檢的設備連接。嚴禁使用說明書規定外的電源。如與其它設備連接,須經防爆檢驗。
3、井下危險場所嚴禁拆裝電話,更換電池。必需使用原廠配套電池。(本廠所提供的電池為非充電電池)。
九、開箱及檢查
開箱前應注意環境是否能對設備造成損壞,包裝箱是否完好,開箱后應按照裝箱單檢驗箱內設備是否齊全。
十、其他
本廠為所提供的產品實行一年免費維修服務,因使用、維修、保養不當造成損壞的,因不可抗力造成損壞的,不屬于免費范
