CT變比極性試驗測試儀CT伏安變比極性綜合測試儀 自動化電流互感器特性測試儀器 CT極性試驗結果參數檢測儀

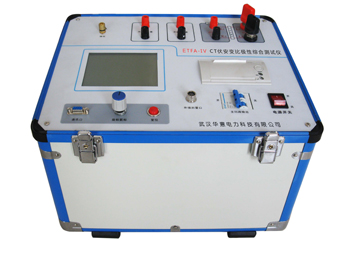

型號：AODD-ETFA-IV
產品簡介：
ETFA-IV CT伏安變比極性綜合測試儀是一款全自動化電流互感器特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、CT極性試驗、CT變比極性試驗。儀器能自動計算CT的任意點誤差曲線，CT變比比差等結果參數。
產品特征：
1．操作安全方便：全微機化裝置，內置進口高性能CPU，可靠性高，按界面提示設定測試值后，無需人工接觸被測試設備，省去手動調壓、人工記錄、整理、描繪曲線等煩瑣勞動?？旖荨⒑?jiǎn)單、方便。無需計算機知識，極易掌握，使試驗人員遠離高壓電路，確保其人身安全。
2．功能全面：可測試保護CT伏安特性、自動繪出5％和10％誤差曲線、變比、極性，還可以輸出大電流用于測試CT的二次回路。
3．輸出容量大：伏安特性試驗最大輸出電壓高達1000V，變比試驗最大電流高達600A，儀器輸出容量為5KVA。
4．可選配件齊全：配件包括外接升壓器、外接升流器、外接調壓器。外接升壓器最高電壓可升至2000V/3A，外接升流器可升至1000A，外接調壓器最大輸出可達1500V/20A，采用外接升壓器時，最高可做500KV等級1A電流互感器的伏安特性試驗。
5．人機界面好：大屏幕320*240點陣漢字圖形界面，測試完成后可直接顯示伏安特性曲線圖，圖形清晰，美觀，易于分析，自帶微型打印機，可隨時打印曲線和試驗結果。
6．人機交互便捷：儀器使用高性能光電旋轉鼠標作為輸入設備，操作簡單方便，使用壽命長。
7．?dāng)?shù)據存儲量大：儀器內置Flash存儲器，可以存儲大量的試驗數據，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。
8．多通道人機交互：儀器除了用旋轉鼠標對其進行輸入控制外，還可以通過自帶的RS232通訊接口與計算機聯機，實現PC機和儀器通訊，試驗人員可以利用計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機應用軟件功能強大，外形美觀，操作簡單，可實現試驗結果的保存、打印，并可將試驗數據導出為EXCEL格式文檔進行編輯。
9．試驗結果操作方便：試驗后可以通過游標來顯示曲線上每點對應的電壓和電流值，打印可以選擇打印數據或者打印曲線或者兩者同時打印，還可以按實際需要來設定數據的打印間隔，保存可以根據實際需要來設定保存的類型和標號。
10．多電源供電模式：儀器電源可實現AC220V和AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0~600V，當輸入端子接AC380V電壓時，交流電壓輸出為0~1000V。用戶可根據實際需要進行選擇。
產品參數：
|
|
輸入電壓
|
輸出范圍
|
測量范圍
|
測量精度
|
|
儀器主機
|
220V
|
0～600V、0～20A
|
0～600V、0～20A
|
0.5%
|
|
380V
|
0～1000V、0～20A
|
0～1000V、0～20A
|
0.5%
|
|
220V
|
0～600A
|
0～600A
|
變比測量精度0.5%
|
|
外接升壓器
|
220V
|
0～1650V、0～3A
|
0～1650V、0～3A
|
0.5%
|
|
380V
|
0～2000V、0～3A
|
0～2000V、0～3A
|
0.5%
|
|
外接升流器
|
220V
|
0～1000A
|
0～1000A
|
變比測量精度0.5%
|
|
外接調壓器
|
|
|
0～1000V、0～30A
|
0.5%
|
|
工作電源
|
AC220V/380V 50HZ
|
外形尺寸
|
420×330×320mm
|
重量
|
24㎏
|
