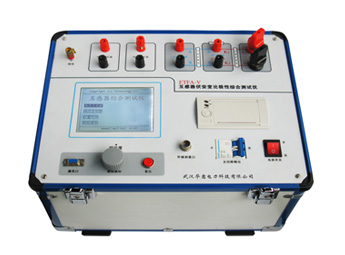

CT變比極性試驗測試儀 互感器伏安變比極性綜合測試儀 全自動PT特性測試儀 CT極性試驗結果參數檢測儀
型號：AODD-ETFA-V
產品簡介：
互感器伏安變比極性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。
產品特征：
1、 儀器操作安全方便，全微機化裝置，內置進口高性能CPU，可靠性高，按界面提示設定測試值后，不需人工接觸被測試設備，儀器自動完成測試，使試驗人員遠離高壓電路，確保其人身安全。
2、輸出容量大，伏安特性試驗最大輸出電壓高達1000V，變比測試最大電流高達600A，儀器輸出容量為5KVA。
3、可選配件包括外接升壓器，外接升流器，外接調壓器，外接升壓器最高電壓可升至2000V，3A，外接升流器可升至1000A，外接調壓器最大輸出可達1500V，20A，采用外接升壓器時，最高可做500KV等級1A電流互感器的伏安特性試驗。
4、大屏幕320*240點陣漢字圖形界面，測試完成后可直接顯示伏安特性曲線圖，圖形清晰，美觀，易于分析，自帶微型打印機，可隨時打印曲線和測試結果。
5、儀器使用旋轉鼠標作為輸入設備，操作方便簡單，使用壽命長。
6、儀器內置Flash存儲器，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。
7、儀器帶有RS232通信接口，可通過串口連接線與計算機聯機，實現PC機和儀器通信，試驗人員可以利用計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機應用程序功能強大，外形美觀，操作簡單，可實現試驗結果的保存、打印， 并可將試驗數據導出為EXCEL格式文檔進行編輯。
8、儀器電源可實現AC220V和AC380V自適應供電。
產品參數：
|
|
輸入電壓
|
輸出范圍
|
測量范圍
|
測量精度
|
|
儀器主機
|
220V
|
0～600V、0～20A
|
0～600V、0～20A
|
0.5%
|
|
380V
|
0～1000V、0～20A
|
0～1000V、0～20A
|
0.5%
|
|
220V
|
0～600A
|
0～600A
|
變比測量精度0.5%
|
|
外接升壓器
|
220V
|
0～1650V、0～3A
|
0～1650V、0～3A
|
0.5%
|
|
380V
|
0～2000V、0～3A
|
0～2000V、0～3A
|
0.5%
|
|
外接升流器
|
220V
|
0～1000A
|
0～1000A
|
變比測量精度0.5%
|
|
外接調壓器
|
|
|
0～1000V、0～30A
|
0.5%
|
|
儀器工作電源
|
AC 220V/380V 50HZ
|
外形尺寸
|
420×330×320㎜
|
重量
|
24㎏
|
