商品詳情

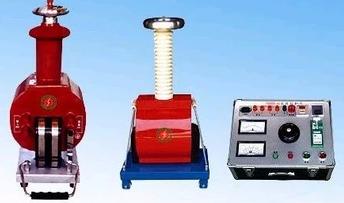

干式試驗變壓器
型號：AODD-TKGB
本系列干式試驗變壓器，是引進國外最新先進技術，利用先進的生產設備，采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝、新材料、與其同容量，同電壓的油浸式試驗變壓器相比，干式試驗變壓器具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。
并有效地削弱了漏磁提高了絕緣強度和抗?jié)衲芰?。特別適用于電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能，直流耐壓及泄漏電流試驗。是替代目前笨重的油浸式變壓器的首選產品。
二、技術指標
⒈阻抗電壓：12%
⒉輸出電壓波形：工頻、正弦波
⒊表面升溫：＜55°
⒋空載損耗：0.2%～0.35%
⒌允許連續運行時間：1小時
⒍間續運行時間：連續
三 、產品分類
四 、主要產品參數
注：以上提供的目錄，為本公司生產的干式試驗變壓器，特殊規格，也可根據用戶提供的參數和要求設計生產，以滿足用戶的需要。
五 、外型結構示意圖
六 、干式試驗變壓器使用方法及注意事項
⒈使用前，必須詳細閱讀變壓器的使用說明書和與之配套的控制箱（臺）的說明書。根據說明書接好連接線，接地線應良好接地。
⒉干式變壓器控制箱（臺）的電源分別為交流220V 、380V兩種，經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。
⒊從干式試驗變壓器的安全和高壓試驗的嚴謹性來考慮，避免設備或試品受到破壞，本廠可提供如下圖所示的成套設備以滿足用戶：
成套設備包括：高壓試驗變壓器、變壓器控制箱（臺）、分壓器、球隙保護器、放電棒、高壓油杯、高壓硅堆（直流試驗用）、數顯微安表（直流試驗用）。
⒋當做直流耐壓或泄漏電流試驗時，可先將高壓硅堆、微安表、旋在高壓試驗變壓器的高壓輸出端上，然后逐漸升壓，即可進行直流試驗。
⒌ 當兩臺試驗變壓器作串級連接時（原理圖如下），第Ⅰ臺和第Ⅱ臺的額定輸出電壓相等，其容量之比為2 ：1，第Ⅱ臺變壓器必須放置在絕緣支架上，以保證對地絕緣。串接時要注意變壓器上的標記（參見聯線方式示意圖），使極性連接正確，以保證輸出預定的電壓，否則，輸出電壓為零。
注：① 若A、B接反。會造成高壓輸出為零（T1+T2=0），將A、B換位即可。
② T2試變底盤，必須與絕緣支架的托盤聯接。
⒍ 當不使用串級式接線時，此兩臺變壓器可各自做為獨立的干式試驗變壓器使用。
電流信號取樣線 一根
電源線 一根
保險管 二只
專用保護器 一只
使用說明書 一份
產品合格證 一份
附：
氧化鋅避雷器測試儀運行中的主要問題
1、氧化鋅避雷器由于取消了串聯間隙，長期承受系統過電壓、過電流。電流中的有功分量導致閥片發熱，引起伏安特性的變化，長期作用的結果會導致閥片老化，甚至熱擊穿。
2、氧化鋅避雷器測試儀氧化鋅避雷器受到?jīng)_擊電壓的作用，閥片也會在沖擊電壓能量的作用下發生老化。
3、氧化鋅避雷器內部受潮或絕緣性能不良，會使工頻電流增加，功耗加劇，嚴重時會導致內部放電。
4、氧化鋅避雷器受到雨、雪、凝露或灰塵的污染，由于內外電壓分布不同而使內部閥片與外部瓷套之間產生較大電位差，導致徑向放電現象發生。
本儀器所要完成的任務
判斷氧化鋅避雷器閥片是否發生老化或受潮，通常觀察正常運行流過氧化鋅閥片的阻性泄漏電流的變化，即觀察阻性泄漏電流是否增大作為判斷依據。
氧化鋅避雷器測試儀由于氧化鋅閥片在通常情況下阻性泄漏電流占總電流的10%—20%。因此，僅僅觀察電流的變化來確定氧化鋅閥片阻性泄漏電流的變化情況是困難的，只有將非線性電阻支路中的阻性泄漏電流從總電流中分離出來，才能清楚地了解它的變化情況。
氧化鋅避雷器測試儀測量原理
1．測量原理
輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算阻性電流基波峰值Ir1p=Ix1p.cosφ，由于基波數值穩定，目前普遍采用Ir1p衡量避雷器性能。
總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度（圖七）。氧化鋅避雷器測試儀因此，用φ和Ir1p都能直觀衡量MOA性能。
儀器預熱5分鐘，然后再開始測量。
下面就主菜單的具體操作進行詳細說明：
避雷器編號：按鍵盤“、”將光標指向“避雷器編號”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行選擇，可選擇的字母或數字的范圍見附錄；所有位調整完成后，按“確定”鍵。（如果不想改動避雷器編號，可按“退出”鍵）
電壓變比值：在主菜單下，按鍵盤“、”將光標指向“電壓變比值”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行調整；所有位調整完成后，按“確定”鍵。
邊相校正角氧化鋅避雷器測試儀：調整方法同上，一般相間干擾的影響大約在2° 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節
相序：按鍵盤“、”將光標指向“相序”，按“確定”進入；按 “、” 鍵進行調整；按“確定”鍵完成。
歷史數據：將光標指向“歷史數據”，按“確定”進入（如圖五所示）；有‘0 – 9’共10頁（當前所在頁面顯示在屏幕的左上角），每頁21個數據。按 “、、” 鍵選擇要查看的數據，此數據的測試時間將顯示在屏幕的最上端，按“確定”鍵顯示該組數據；按“打印”鍵打印該組數據；按“退出”鍵返回。
時間調整：氧化鋅避雷器測試儀在主菜單下，將光標指向最下面一行，按“確定”進入；用“”鍵選擇要調整的項目年、月、日、時、分、秒，用“、”鍵進行調整，全部調整完后，按“確定”鍵。
開始測量：按“、”鍵使光標指向第一行，按“確定”進入測量，
注意事項
正式測量前，請打開電源，將儀器預熱5分鐘，使測量數據更準確。
從PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。
電壓信號輸入線和電流信號輸入線不要接錯了，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。
在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。
儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。儀器工作不正常時，氧化鋅避雷器測試儀請首先檢查電源保險是否熔斷。無輸入電壓時，檢查測試線前端的保險管是否熔斷，更換型號一致保險后方可繼續實驗。如果問題較復雜，氧化鋅避雷器測試儀請與我公司聯系。
本儀器不得置于潮濕和溫度過高的環境中。
干式試驗變壓器
型號：AODD-TKGB
本系列干式試驗變壓器，是引進國外最新先進技術，利用先進的生產設備，采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝、新材料、與其同容量，同電壓的油浸式試驗變壓器相比，干式試驗變壓器具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。
并有效地削弱了漏磁提高了絕緣強度和抗?jié)衲芰?。特別適用于電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能，直流耐壓及泄漏電流試驗。是替代目前笨重的油浸式變壓器的首選產品。
二、技術指標
⒈阻抗電壓：12%
⒉輸出電壓波形：工頻、正弦波
⒊表面升溫：＜55°
⒋空載損耗：0.2%～0.35%
⒌允許連續運行時間：1小時
⒍間續運行時間：連續
三 、產品分類
四 、主要產品參數
注：以上提供的目錄，為本公司生產的干式試驗變壓器，特殊規格，也可根據用戶提供的參數和要求設計生產，以滿足用戶的需要。
五 、外型結構示意圖
六 、干式試驗變壓器使用方法及注意事項
⒈使用前，必須詳細閱讀變壓器的使用說明書和與之配套的控制箱（臺）的說明書。根據說明書接好連接線，接地線應良好接地。
⒉干式變壓器控制箱（臺）的電源分別為交流220V 、380V兩種，經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。
⒊從干式試驗變壓器的安全和高壓試驗的嚴謹性來考慮，避免設備或試品受到破壞，本廠可提供如下圖所示的成套設備以滿足用戶：
成套設備包括：高壓試驗變壓器、變壓器控制箱（臺）、分壓器、球隙保護器、放電棒、高壓油杯、高壓硅堆（直流試驗用）、數顯微安表（直流試驗用）。
⒋當做直流耐壓或泄漏電流試驗時，可先將高壓硅堆、微安表、旋在高壓試驗變壓器的高壓輸出端上，然后逐漸升壓，即可進行直流試驗。
⒌ 當兩臺試驗變壓器作串級連接時（原理圖如下），第Ⅰ臺和第Ⅱ臺的額定輸出電壓相等，其容量之比為2 ：1，第Ⅱ臺變壓器必須放置在絕緣支架上，以保證對地絕緣。串接時要注意變壓器上的標記（參見聯線方式示意圖），使極性連接正確，以保證輸出預定的電壓，否則，輸出電壓為零。
注：① 若A、B接反。會造成高壓輸出為零（T1+T2=0），將A、B換位即可。
② T2試變底盤，必須與絕緣支架的托盤聯接。
⒍ 當不使用串級式接線時，此兩臺變壓器可各自做為獨立的干式試驗變壓器使用。
電流信號取樣線 一根
電源線 一根
保險管 二只
專用保護器 一只
使用說明書 一份
產品合格證 一份
附：
氧化鋅避雷器測試儀運行中的主要問題
1、氧化鋅避雷器由于取消了串聯間隙，長期承受系統過電壓、過電流。電流中的有功分量導致閥片發熱，引起伏安特性的變化，長期作用的結果會導致閥片老化，甚至熱擊穿。
2、氧化鋅避雷器測試儀氧化鋅避雷器受到?jīng)_擊電壓的作用，閥片也會在沖擊電壓能量的作用下發生老化。
3、氧化鋅避雷器內部受潮或絕緣性能不良，會使工頻電流增加，功耗加劇，嚴重時會導致內部放電。
4、氧化鋅避雷器受到雨、雪、凝露或灰塵的污染，由于內外電壓分布不同而使內部閥片與外部瓷套之間產生較大電位差，導致徑向放電現象發生。
本儀器所要完成的任務
判斷氧化鋅避雷器閥片是否發生老化或受潮，通常觀察正常運行流過氧化鋅閥片的阻性泄漏電流的變化，即觀察阻性泄漏電流是否增大作為判斷依據。
氧化鋅避雷器測試儀由于氧化鋅閥片在通常情況下阻性泄漏電流占總電流的10%—20%。因此，僅僅觀察電流的變化來確定氧化鋅閥片阻性泄漏電流的變化情況是困難的，只有將非線性電阻支路中的阻性泄漏電流從總電流中分離出來，才能清楚地了解它的變化情況。
氧化鋅避雷器測試儀測量原理
1．測量原理
輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算阻性電流基波峰值Ir1p=Ix1p.cosφ，由于基波數值穩定，目前普遍采用Ir1p衡量避雷器性能。
總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度（圖七）。氧化鋅避雷器測試儀因此，用φ和Ir1p都能直觀衡量MOA性能。
儀器預熱5分鐘，然后再開始測量。
下面就主菜單的具體操作進行詳細說明：
避雷器編號：按鍵盤“、”將光標指向“避雷器編號”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行選擇，可選擇的字母或數字的范圍見附錄；所有位調整完成后，按“確定”鍵。（如果不想改動避雷器編號，可按“退出”鍵）
電壓變比值：在主菜單下，按鍵盤“、”將光標指向“電壓變比值”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行調整；所有位調整完成后，按“確定”鍵。
邊相校正角氧化鋅避雷器測試儀：調整方法同上，一般相間干擾的影響大約在2° 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節
相序：按鍵盤“、”將光標指向“相序”，按“確定”進入；按 “、” 鍵進行調整；按“確定”鍵完成。
歷史數據：將光標指向“歷史數據”，按“確定”進入（如圖五所示）；有‘0 – 9’共10頁（當前所在頁面顯示在屏幕的左上角），每頁21個數據。按 “、、” 鍵選擇要查看的數據，此數據的測試時間將顯示在屏幕的最上端，按“確定”鍵顯示該組數據；按“打印”鍵打印該組數據；按“退出”鍵返回。
時間調整：氧化鋅避雷器測試儀在主菜單下，將光標指向最下面一行，按“確定”進入；用“”鍵選擇要調整的項目年、月、日、時、分、秒，用“、”鍵進行調整，全部調整完后，按“確定”鍵。
開始測量：按“、”鍵使光標指向第一行，按“確定”進入測量，
注意事項
正式測量前，請打開電源，將儀器預熱5分鐘，使測量數據更準確。
從PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。
電壓信號輸入線和電流信號輸入線不要接錯了，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。
在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。
儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。儀器工作不正常時，氧化鋅避雷器測試儀請首先檢查電源保險是否熔斷。無輸入電壓時，檢查測試線前端的保險管是否熔斷，更換型號一致保險后方可繼續實驗。如果問題較復雜，氧化鋅避雷器測試儀請與我公司聯系。
本儀器不得置于潮濕和溫度過高的環境中。
