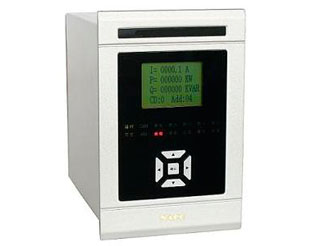

電容器保護測控裝置



NSA-3131H為用于中性點經消弧線圈接地或不接地中低壓系統中裝設的并聯電容器保護測控裝置,可在開關柜就地安裝。適用于單Y,雙Y,△形接線電容器組。在傳統微機保護功能基礎上集成了合并器及智能單元等智
型       號   AOD-NSA3131H
顏       色
尺       寸

商品詳情


詳細介紹:

 一、應用范圍
   AOD-NSA3131H為用于中性點經消弧線圈接地或不接地中低壓系統中裝設的并聯電容器保護測控裝置,可在開關柜就地安裝。適用于單Y,雙Y,△形接線電容器組。在傳統微機保護功能基礎上集成了合并器及智能單元等智能變電站過程層功能。
二、裝置主要功能
    ◆ 合并器功能
    ◆ 智能單元功能
  保護方面的主要功能有:
    1) 過流閉鎖簡易母差;
    2) 三段式可經低電壓閉鎖的定時限方向過電流保護;
    3) 兩段零序過電流保護/小電流接地選線;(零序一段動作于跳閘,零序二段動作于報警)
    4) 三相二次重合閘(檢無壓或不檢);
    5) 過負荷報警;
    6) 兩輪低周減載保護;
    7) 低壓解列保護;
    8) 高周解列保護;
    9) 高壓解列保護;
   10) 分散式故障錄波及獨立的操作回路;
  測控主要功能有:
    1) 41路遙信開入采集、遙信變位、事故遙信;
    2) 正常斷路器遙控分合、小電流接地探測遙控分合;
    3) Ia、Ib 、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、p、q、COS、Feq 15個模擬量的遙測;
    4) 開關事故分閘次數統計及事件SOE等。
  智能變電站過程層功能有:
    1) 基于9-2的SV轉發或接收;
    2) 基于FT3轉發或接收;
    3) 基于GOOSE的開關量接收(事故跳閘,遙控跳閘,遙信量);
    4) 基于GOOSE的開關量發送(事故跳閘,遙控跳閘,遙信量);
    5) 光纖B碼或1588對時;
    6) 所有智能變電站過程層功能可由配置工具靈活實現;
三、裝置主要特點
    1、模塊化的硬件支撐平臺,主要包括基于BLACKFIN537 DSP的中央處理模件;基于高性能FPGA的過程層系列功能模件實現,基于AD7656的系列采集模件等。
    2、模塊化的軟件支撐平臺,基于C/C++的結構化保護測控軟件框架,差異化產品保護測控系列基于配置生成。
      ◆ 基于面向?qū)ο蟮木幊淘O(shè)計方法,代碼復用率高;
      ◆ 大量采用CRT以及BF-DSP庫函數,取消與系統庫函數功能近似的私有庫函數,程序健壯穩定,可維護性大大增強;
      ◆ 采用浮點計算的編程方法,大幅度削減了編程的非本質復雜度;
      ◆ 完善強大的調試功能,簡化開發調試以及現場事故分析;
      ◆ 采用GB2312全字庫,人機界面可以顯示豐富的中文字符;
      ◆ 支持串口/網絡兩種程序升級方式,程序升級簡單易行;
    3、過程層功能實現全部基于高性能FPGA并行實現,大幅度提高了過程層備性能及可靠性。
    4、過程層功能的分配全部基于配置工具實現,靈活方便。
    5、模塊化的功能模塊。其核心的功能模塊主要有:
      ◆ 基于IEC61850-9-2的SV群發及接收;
      ◆ 基于IEC60044-7/8的FT3報文發送及接收;
      ◆ GOOSE報文群發及接收;
      ◆ 基于IRIG-B碼或IEC61588的對時模塊;
      ◆ 重采樣;
      ◆ 守時功能;
      ◆ 傳統保護功能;
      ◆ 傳統的人機界面功能;
      ◆ 符合IEC61850標準的通信體系模塊;
      ◆ 完善強大的錄波功能,支持COMTRADE-99格式的波形文件輸出;
      ◆ 完善的調試輸出功能,支持脫離后臺系統的情況下,動作報告、錄波報告、自檢報告、事件序列等信息的輸出,支持部分功能菜單操作過程的記錄,支持報文記錄、支持內部?jī)?nèi)存數據查看以及內部變量地址查看(輔助開發調試);
      ◆ 事故快照功能,可以記錄保存保護動作時當時的保護定值、軟硬壓板等信息,供事故分析使用;
      ◆ 在線式五防模塊,五防功能由監控系統和裝置實時完成,無需傳統五防鑰匙及獨立五防系統,極大地降低系統造價,增加了可靠性;
      ◆ 程序順序控制模塊,控制流程可在線編輯,可取代傳統PLC;




















































詳細介紹:

 一、應用范圍
   AOD-NSA3131H為用于中性點經消弧線圈接地或不接地中低壓系統中裝設的并聯電容器保護測控裝置,可在開關柜就地安裝。適用于單Y,雙Y,△形接線電容器組。在傳統微機保護功能基礎上集成了合并器及智能單元等智能變電站過程層功能。
二、裝置主要功能
    ◆ 合并器功能
    ◆ 智能單元功能
  保護方面的主要功能有:
    1) 過流閉鎖簡易母差;
    2) 三段式可經低電壓閉鎖的定時限方向過電流保護;
    3) 兩段零序過電流保護/小電流接地選線;(零序一段動作于跳閘,零序二段動作于報警)
    4) 三相二次重合閘(檢無壓或不檢);
    5) 過負荷報警;
    6) 兩輪低周減載保護;
    7) 低壓解列保護;
    8) 高周解列保護;
    9) 高壓解列保護;
   10) 分散式故障錄波及獨立的操作回路;
  測控主要功能有:
    1) 41路遙信開入采集、遙信變位、事故遙信;
    2) 正常斷路器遙控分合、小電流接地探測遙控分合;
    3) Ia、Ib 、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、p、q、COS、Feq 15個模擬量的遙測;
    4) 開關事故分閘次數統計及事件SOE等。
  智能變電站過程層功能有:
    1) 基于9-2的SV轉發或接收;
    2) 基于FT3轉發或接收;
    3) 基于GOOSE的開關量接收(事故跳閘,遙控跳閘,遙信量);
    4) 基于GOOSE的開關量發送(事故跳閘,遙控跳閘,遙信量);
    5) 光纖B碼或1588對時;
    6) 所有智能變電站過程層功能可由配置工具靈活實現;
三、裝置主要特點
    1、模塊化的硬件支撐平臺,主要包括基于BLACKFIN537 DSP的中央處理模件;基于高性能FPGA的過程層系列功能模件實現,基于AD7656的系列采集模件等。
    2、模塊化的軟件支撐平臺,基于C/C++的結構化保護測控軟件框架,差異化產品保護測控系列基于配置生成。
      ◆ 基于面向?qū)ο蟮木幊淘O(shè)計方法,代碼復用率高;
      ◆ 大量采用CRT以及BF-DSP庫函數,取消與系統庫函數功能近似的私有庫函數,程序健壯穩定,可維護性大大增強;
      ◆ 采用浮點計算的編程方法,大幅度削減了編程的非本質復雜度;
      ◆ 完善強大的調試功能,簡化開發調試以及現場事故分析;
      ◆ 采用GB2312全字庫,人機界面可以顯示豐富的中文字符;
      ◆ 支持串口/網絡兩種程序升級方式,程序升級簡單易行;
    3、過程層功能實現全部基于高性能FPGA并行實現,大幅度提高了過程層備性能及可靠性。
    4、過程層功能的分配全部基于配置工具實現,靈活方便。
    5、模塊化的功能模塊。其核心的功能模塊主要有:
      ◆ 基于IEC61850-9-2的SV群發及接收;
      ◆ 基于IEC60044-7/8的FT3報文發送及接收;
      ◆ GOOSE報文群發及接收;
      ◆ 基于IRIG-B碼或IEC61588的對時模塊;
      ◆ 重采樣;
      ◆ 守時功能;
      ◆ 傳統保護功能;
      ◆ 傳統的人機界面功能;
      ◆ 符合IEC61850標準的通信體系模塊;
      ◆ 完善強大的錄波功能,支持COMTRADE-99格式的波形文件輸出;
      ◆ 完善的調試輸出功能,支持脫離后臺系統的情況下,動作報告、錄波報告、自檢報告、事件序列等信息的輸出,支持部分功能菜單操作過程的記錄,支持報文記錄、支持內部?jī)?nèi)存數據查看以及內部變量地址查看(輔助開發調試);
      ◆ 事故快照功能,可以記錄保存保護動作時當時的保護定值、軟硬壓板等信息,供事故分析使用;
      ◆ 在線式五防模塊,五防功能由監控系統和裝置實時完成,無需傳統五防鑰匙及獨立五防系統,極大地降低系統造價,增加了可靠性;
      ◆ 程序順序控制模塊,控制流程可在線編輯,可取代傳統PLC;
