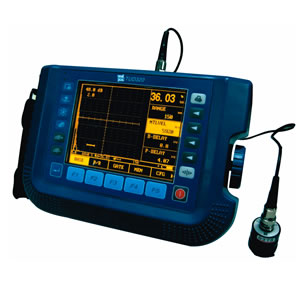

數字超聲波快速探傷儀 數字超聲波探傷儀 便攜式數字超聲波探傷儀
型號：AODB-TUD360
TUD360超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
TUD360數字超聲波探傷儀功能特點
?超高采樣速率，射頻波形細節盡現，小顯示范圍2.5mm。
?同時具備USB和RS232串行通訊口。
?按鍵菜單式操作
?整機全部軟件可以通過通訊口在線升級。用戶可以在時代網站下載本機嵌入式軟件，自行 升級，方便快捷。
?擁有電子時鐘日歷。
?大容量存儲器可存儲高達400幅A掃圖形及參數和40000個厚度值。
?使用大容量鋰離子電池，無記憶性，連續工作時間約6小時。
?具有三條可調偏置的DAC曲線，可以適應不同行業中DAC曲線的繪制標準。
?EL高亮度圖形點陣顯示屏，無視角限制、不受溫度、陽光影響。
?具有雙閘門設置和報警功能。能夠在屏幕上任意設置閘門的位置和寬度，有進波、 失波和自動三種報警方式。
?可以在單探頭和雙探頭兩種探傷工作方式之間任意切換。
?波形顯示： 正半波、負半波、全波和射頻
?探頭阻尼通過菜單選擇在50、150、400之間切換。
?可以利用標準試塊自動生成DAC曲線。
?具有線性抑制功能，屏高的0～80%，步距：1%。
?具有打印功能，通過串行打印機打印厚度報告與波幅曲線。
?可以進行屏幕硬拷貝，將當前屏幕上的圖形和菜單拷貝并打印。
?能夠跟PC機通訊，擁有功能強大的windows數據處理軟件。
TUD360數字超聲波探傷儀技術參數
|
名稱
|
技術數據
|
|
掃描范圍
|
2.5～5000(鋼縱波)
|
|
脈沖移位
|
-20～+3400 us
|
|
探頭零點（ms）
|
0us～99.99us，分辨率0.01
|
|
材料聲速（m/s）
|
1000m/s～9999m/s
|
|
輸出阻尼（W）
|
50，150，400
|
|
頻率范圍（MHz）
|
0.2～10
|
|
增益調節（dB）
|
0～110dB
|
|
垂直線性誤差
|
≤3%
|
|
水平線性誤差
|
≤0.2%
|
|
探傷靈敏度余量
|
≥50dB
|
|
動態范圍
|
≥32dB
|
|
外型尺寸
|
230×184×53
|
TUD360數字超聲波探傷儀基本配置
1.主機
2. 3A/9V電源適配器
3.探頭連接電纜
4.直探頭2.5MHz20
5.斜探頭5MHz8×9K2
6.耦合劑
7.背帶
8.電池
TUD360數字超聲波探傷儀可選附件
1.串行通訊電纜(9針)
2. PC端通訊軟件
3.串行打印機TPUP-NH
4.探頭、試塊
