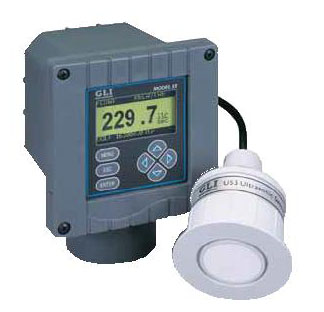

自動溫度補償式明渠流量計控制器 明渠流量計控制器 流量非接觸式監測儀
型號:AODB-U53A4A1N
典型應用：
一種明渠流量非接觸式監測的儀表，適用于流量測量和液位控制，包括：自來水、雨水、廢水和活性污泥。
特性和優點
內置大量堰和槽的規格數據庫，如：V 形堰，矩形堰，矩形槽， 圓底槽，Parshall 槽等；
對于非標準的明渠結構，用戶可以自己輸入流量曲線。
脈沖反射技術
自動溫度補償
不需要日常維護
非接觸測量，能在較惡劣的環境中應用。
操作原理：
U53 型測定儀的工作原理是超聲回波技術，通過測量流量槽（堰）液位高度，再經儀器內部的微處理器運算得到流量。超聲波傳感器在微機控制下，發射和接收超聲波，計算出液位高度；再根據規定流量計算公式：即可得到液體流量。
技術參數：
量程范圍：0.25～6.0米；
測量分辨率：深度：±1mm；
測量單位：流量：升、立方米、加侖、百萬升、立方英尺(每秒、分、小時),
百萬升和百萬加倫(每天)
深度: 英寸、英尺、毫米、米
環境溫度：-20～+60℃
溫度補償：-40～+80℃
繼 電 器：4只SPDT
模擬輸出：兩路獨立的0～20 mA 或4～20 mA
電源要求：90～130 VAC或180～260 VAC，50/60 Hz
準 確 度：滿量程的0.5％
靈 敏 度：滿量程的0.1％
重 現 性：滿量程的0.1％
機箱防護：NEMA 4X（IP65），
安裝方式：板式安裝、表面安裝和管道式安裝；
探頭重量：1.6kg
探頭電纜：10英尺
儀器重量：0.5kg
訂貨指南：
完整的儀器包括：U53變送器，傳感器探頭，安裝件（可選）
變送器：
U53A4A1N 變送器
帶不同線纜長度的傳感器探頭：
U53S010 傳感器，帶10英尺（3米）電纜
U53S030 傳感器，帶30英尺電纜
U53S100 傳感器，帶100英尺電纜
可選的安裝件：
3004A0017－001 探頭安裝件
