商品詳情
光纖單色紅外測溫儀 高精度溫度測量儀 非接觸新型測量儀
型號:BXS-FIR100MX-1B
概述

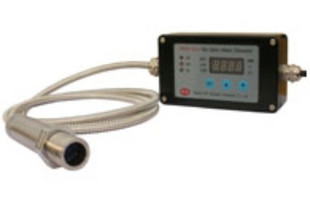

FIR系列光纖紅外測溫儀是一種結合紅外測溫技術和光纖傳感技術、實現高精度、高重復性、快速響應、非接觸測量的新型測溫儀器。它由小型、固定焦距的光學探頭、具有柔性不銹鋼保護套的傳光光纜、帶有微型計算機的電子模塊和信號傳輸電纜等組成。被測物體的紅外輻射經光學探頭透鏡匯聚到光纖前端，通過光纖傳輸及紅外濾光片過濾后的紅外能量，被紅外探測器接收并轉換成相應的電信號，此電信號經電子線路的放大和微型計算機處理后以標準的信號輸出和顯示。PREFIX = O
特點
· 通過光纖傳輸紅外能量，使光學探頭與電子模塊電隔離，使信號處理單元受環境影響降至小，有效的提高了產品抗電磁干擾能力，可在惡劣的環境下使用，特別適合在中高頻感應加熱設備等強電磁場環境下使用，性能穩定可靠；
· 光學探頭耐溫高達PREFIX = ST1 200℃，可以安裝在環境溫度較高的場合；
· 光學探頭尺寸小，可安裝在其它紅外測溫儀無法安裝的場合；
· 具有多種光學探頭和探測器適用于不同的應用現場，為用戶提供多種組合方式；
· 多種線性輸出，可與各類控制儀表、記錄儀、計算機測控系統連接；
· 非接觸測溫極大的提高了儀器使用壽命，一般為高溫?zé)犭娕嫉纳习俦叮?/span>
· 響應速度快，可達毫秒量級，可測量快速移動物體的表面溫度。
單色模式——標準溫度測量，是用一個波段的紅外能量確定目標溫度。用單色模式測量溫度時，目標與傳感頭之間不應有阻礙物，包括固體、灰塵和水蒸汽。單色模式要求目標充滿視場。在此情況下，背景的溫度可高于目標溫度。
應用領域
該系列產品可廣泛應用于冶煉、鑄造、軋鋼、煅造、粉末冶金、化工、玻璃加工、陶瓷、中頻感應加熱、焊接等行業。
單色光纖測溫儀
輸出
瞄準
光纖長度
距離系數
溫度范圍
Ⅰ項定義： Ⅲ項定義： Ⅳ項定義： Ⅴ項定義：
S：標準型—4~20mA輸出 X：1.5米（標準配置） 1：D∶S=50∶1 A：300℃—1300℃
M：通訊型 Y：3米 2：D∶S=100∶1 B：600℃—1800℃
R：繼電器輸出 Z：5米 C：1000℃—3000℃
Ⅱ項定義：
L：激光瞄準
技術參數
1 測溫范圍
光纖紅外測溫儀測溫范圍,參見上頁每種型號的測溫范圍
2 測量精度 ：± (0.5％×t)℃ ( t為測量范圍上限值 )
3 重復精度 ：±1°C
4 溫度分辨率
· 顯示溫度分辨率 1°C
· RS485輸出溫度分辨率 1°C
· 4~20mA輸出溫度分辨率 1°C
5 響應時間：小于100ms
6 發射率（單色）：0.10－1.00數字可調，步長0.01
坡度（雙色）：0.850-1.150數字可調，步長0.001
7 測溫方式
大值（MAX）、平均值（AVG）、瞬時值（TEM）
8 輸出方式
· 4~20mA模擬輸出
大回路阻抗500 W
· RS485數字輸出
波特率：9600
數據格式：1位起始位、8位數據位、無奇偶校驗、1位停止位
· 繼電器輸出
兩組輸出30V/ 2A，響應時間小于3ms 。
9 光纖長度
標準配置1.5米，可選3米、5米。
10 電源
24VDC，(±20%)，500mA
11 功耗
標準型和通訊型大50mA
帶激光瞄準大200mA
帶繼電器輸出大100 mA
12 環境溫度
光學探頭：0℃--+200℃
電子模塊：-10℃--+60℃
13 環境濕度：<90%RH
14 存儲溫度：-30℃--+85℃
15 距離系數
D∶S=100∶1 或 D∶S=50∶1
附選件
1 光學探頭用可調安裝支架
2 空氣吹掃器
空氣吹掃器用來除去光學鏡頭上的灰塵、濕氣、微粒和水蒸汽。可在固定支架之前或之后安裝，必須完全擰緊，空氣從Φ5氣嘴流入，從前面的出口小孔流出，空氣大流量為0.5－1.5升／秒，建議用清潔空氣以免污染鏡頭。不要用低于10°C的冷空氣。
注意：可提供不銹鋼瞄準管長150mm，直徑25mm,擰在空氣吹掃器的前面。
3 電子模塊水冷系統
電子模塊水冷系統選件允許較熱的環境溫度達150℃，水流速為每分鐘2升,為了有效冷卻，水溫應為16℃。
