商品詳情
激振錘 沖擊力錘
型號：BXS-LC-1
LC系列力錘產品說明（電子版）
我公司研制BXS-LC-1力錘是現代結構力學試驗中所必備的一種主要工具。
BXS-LC-1力錘廣泛應用于我國國防、科研、高校、工礦企業各領域的科學研究工作中，對推動瞬態試驗方法“錘擊法”的迅速普及做出了貢獻。
一、 錘擊法的原理
錘擊法——是利用安裝有力傳感器的“力錘”擊打（激勵）被試驗結構物，借助于現代測試技術和微機的快速付里葉變換（FFT）以脈沖試驗原理和模態理論迅速求得結構模態參數的一種快速、簡便、有效的方法。
在錘擊法試驗中，對被測結構物輸入的是激勵（錘擊）力信號，通過測量結構各點的響應（輸出）加速度信號，即可求得結構的傳遞函數。
二、“錘擊法”操作要點
1、 力錘的基本結構

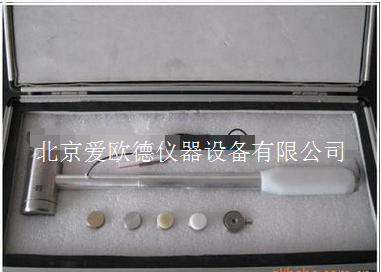

力錘是由錘柄中裝有信號傳輸專用電纜的沖擊錘、力傳感器、沖擊墊座及一組彈性沖擊墊組成。
BXS-LC-1力錘所配用的YDL－1力傳感器大量程為5000N（即500公斤），傳感器靈敏度約4Pc/N。彈性碰撞墊可保證試驗中獲得理想激勵脈沖信號。
理想信號的功率譜在結構動力試驗所要求的范圍內，應是平直的。按激勵理論，輸入的脈沖信號可以是任意的。但是任意形狀的脈沖信號功率譜較亂，有些功率譜的分量為零，使得傳遞函數分母為零，因而其傳遞函數發生畸變。實踐證明，δ函數形式的力信號脈沖，其譜線平直，是較為理想的激勵信號。
為保證力脈沖信號的足夠脈寬，經試驗，BXS-LC-1力錘所提供的一組橡膠彈性沖擊墊可滿足大多數試驗的使用要求。
此外，本公司還備有不同硬度的金屬、尼龍、毛氈沖擊墊片，可供用戶選用，以適應用戶的特殊使用要求。
2、 實驗操作要點
⑴、 試驗前，應首先檢查力傳感器、沖擊墊座是否安裝牢固，安裝不牢會造成虛假信號。
⑵、 敲擊時，執錘要穩，落點要準，勿使沖擊墊在試件上滑移，敲擊力可根據結構情況，以能夠激勵試件又不會損壞試件為原則，由小到大通過試驗方法確定。
⑶、 試件支承：可根據現場條件及試驗要求，采用原結構試驗狀態或用軟吊掛、軟支撐等方式。
⑷、 濾波——結構物受錘擊（脈沖力激勵）后，其振動響應中會含有分析中所不需要的高頻成份，這些高頻成份會造成折疊失真，應采用濾波措施，一般情況下，正確使用電荷放大器自身的濾波器可滿足使用要求。
3、 錘擊法式樣中儀表系統的組成
錘擊法試驗典型的儀表系統包括下述四部分。
⑴、 激勵工具及測試部分：力錘、力傳感器、電荷放大器。
⑵、 振動響應測試部分：壓電加速度傳感器、電荷放大器（含濾波器）。
⑶、 信號記錄部分：磁帶數據記錄儀或數據采集器。
⑷、 信號處理部分：信號分析儀（FFT）或計算機軟件系統。
三、產品型號
|
型號
|
長度cm
|
附加捶墊
|
|
BXS-LC-1
|
25
|
鋁、尼龍、毛氈、銅
|
|
BXS-LC-2
|
38
|
鋁、尼龍、毛氈、銅
|
四、產品裝箱單
1、力錘
1個
2、沖擊墊座 4個
3、電纜轉接插座
1個
4、電纜總成（5m）
1條
5、安裝螺釘（M5） 2個
