型號:BXS-LN-1027-VW-1
一、用途

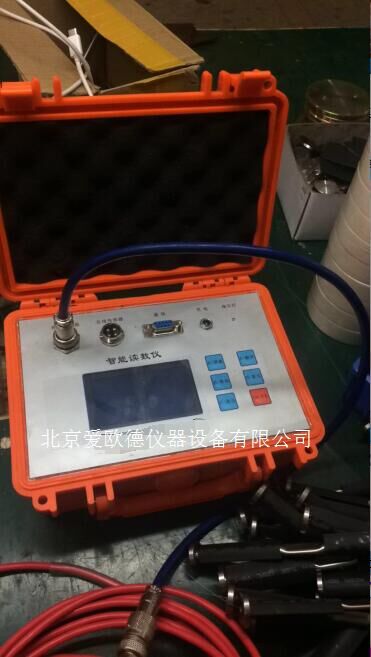

振弦傳感器讀數儀采用便攜式防水結構及薄膜防水面板能在現場各種氣候環境下工作，工作時儀器面板上直接顯示測讀傳感器的頻率值、模數和溫度。儀器內置靜態數據存貯器能在測量顯示的同時存貯測值，儀器配有RS—232C 通訊接口，可使用微機實時監測數據或以通訊方式將存貯器內的數據上載供進一步分析使用。
二、儀器結構
1、 儀器的連接
振弦式讀數儀帶有連接電纜以便連接振弦傳感器，連接電纜一端是一個五芯航插，連接在面板標有“傳感器”的插座上，另一端是一組帶有五根導線的鱷魚夾，使用紅黑一組引線連接傳感器振弦信號輸出端，綠白一組引線連接傳感器溫度信號輸出端，藍色魚夾為屏蔽層引線，以上連接均不分正負極。
2、通訊
提供RS—232C 通訊接口在面板上方標有“RS —232 ”符號，供使用時通過專用接口連線與臺式微機或便攜微機的串行通訊口相連，使用提供的接口通訊軟件，可一次讀出32K EPROM 存貯中的測點號、日期、時間、頻率及溫度等數據。
3、 外接電源
使用隨機配備的外接電源與讀數儀相連，電源接口標有“充電或CHARGER”的插座。由于儀器內置充電電池，當便攜使用時，如果液晶顯示屏左上角出現電池標志時，表示充電電池電壓不足需充電。一般充電8 ～12 小時即可。平時不使用時，可將儀器置于充電狀態，以防使用時電池不足。在LN-1027-VW-1中使用了鉛酸電池，它不會過量充電影響讀數儀正常工作。
注意：常規配備的充電器，為了減輕重量便于攜帶，使用開關電源充電器，因此在讀數儀充電時工作有可能出現讀數不穩定，請使用者注意。
三、儀器操作
1、開機操作
按下面板上“ON”按鍵啟動BXS-LN-1027-VW-1，這時需按住按鍵直至屏幕上出現“DALIAN GEOKON ”提示符。
開機后儀器進入模數測量狀態，液晶顯示屏顯示：
001 D:6378.0F
R:1 T:25.4 ℃
其中行035為測點號，即為當前數據存貯的索引號（取值范圍1 —256 ），11245.5表示當前模數值（F 表示模數，通常與測量的物理量成正比，F(xiàn)=f2×10-3，f為傳感器的頻率）第二行為傳感器的溫度測值，右下角R：0表示當前激勵類型TYPE=0（即掃頻范圍400—4500Hz詳見5.1 參數設定）
如果需要顯示傳感器的頻率值，按面板左右鍵中任一鍵即切換成顯示頻率狀態：
001 f ：2525.6Hz
R:1 12 —13 14:10
行測點號后為傳感器頻率測值，第二行顯示儀器內日期、時間，例12—13 14:10表示12月13日14時10分。
存貯狀態：
當儀器運行達到設定的存貯間隔（1 分—240 分之間可選）面板上出現存貯指示“SAVING DATA ”，儀器將當前測值存入靜態存貯器（EEPROM）。
當需要以人工方式存貯數據時，按壓面板上的“STORE ”按鈕即可將此時的數據存入儀器內存貯器，同時面板上出現提示“SAVING DATA ”。如需改變測點號，可按面板上下鍵修改測點號，按上鍵為測點號增大，按下鍵為測點號減少。
數據存儲方式：LN-1027-VW-1標準型采用32K 靜態存貯器，每個記錄（包括測點號、月日時分、頻率、溫度）長度為10 字節，故可存貯3200 個測點(又稱單元)記錄。用戶可使用測點號將數據分區存貯以便檢索。
2、關機
正常關機：當儀器連接有振弦傳感器時，按面板上“OFF ”鍵，儀器正常關機，儀器將存貯當前測點號、激勵類型等參數。
自動關機：當儀器不連接振弦傳感器時（即同時無振弦信號及溫度信號），5 分鐘后，儀器自動關機。
3、參數設定
在開機狀態下，按確認鍵“ENTER ”進入?yún)?shù)設定菜單：
1 ．TYPE 2 ．DATE
3 ．STORE 4 ．EXIT
1）、選擇激勵類型（TYPE）
儀器共提供六種激勵類型
激勵類型(R:) 頻率范圍（Hz）模數值F （Hz 2）
激勵類型（R：） 頻率范圍（Hz ） 模數值F （Hz2）
0 400～4500 160～20250
1 2000～4500 4000～12250
2 2800～4500 7800～20250
3 400～1200 160～1500
4 1200～2800 1500～8000
5 3500～4500 12250～20250
儀器在工作時，液晶顯示屏左下角將出現激勵類型供用戶參考，例“R ：0 ”，表示激勵類型TYPE=0 ，余者類推。（DATE ）設定日期、時間
DATE ：Y-M-D:00-02-11 Q
TIME ：M:S:08:36:14 W
使用左右鍵移動光標，根據提示修改年月日（Y-M-D），時分秒（H：M：S）上下鍵選擇數字，依次修改各項。選擇“Q ”放棄修改，選擇“W ”存入修改。
2）、數據存貯參數（STORE）
選擇3 后屏幕出現子菜單
1 ．CLEAR 2 ．INDEX
www.netchina.net
3 ．STIME 4 ．MAIN
①清除存貯器內數據（CLEAR）
選擇“1 ”后，屏幕出現提示“Clear EPROM ？N”
使用上下鍵選擇“Y ”，儀器將清除存貯區內所有數據，并且設定初始測點號為“001 ”。
注意：清除存貯器數據大約需要15 分鐘。
②輸入測點號（INDEX）
由于儀器使用測點號及記錄時間區分各支傳感器的數據存貯位置，因此用戶可對不同的傳感器
