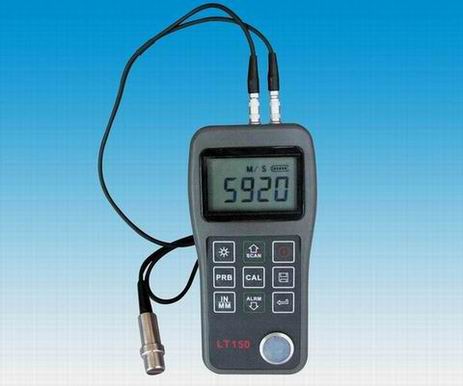

無損測厚檢測儀 超聲波測厚儀 便攜式超聲波測厚儀
型號:AODB-LT150
一、LT150超聲波測厚儀原理
原理:超聲波測量厚儀根據超聲波脈沖反射原理來進行厚度測量的,當探頭發射的超聲波脈沖通過被測物體到達材料分界面時,脈沖被反射回探頭,通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。超聲波測量厚儀系列是集當代科技電子技術和測量技術于一體的、先進的無損檢測儀器,采用微電腦對數據時行分析、處理、顯示,采用高度優化的測量電路,具有測量精度高、范圍寬、操作簡便、工作穩定可靠等特點。凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量??梢詫Ω鞣N板材和加工零件作精確測量,廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。 LT150儀器利用超聲波原理可以對任何超聲波良導體材料厚度進行測量,如金屬類、塑料類、陶瓷類、玻璃類。
二、LT150超聲波測厚儀功能特點:
1、自動校對零點:可對系統誤差進行修正;;
2、耦合提示、低電壓提示、自動關機(無操作三分鐘后)等功能;
3、聲速調節:可利用已知厚度試塊測量聲速;
4、數據存儲:可存儲20組(每組多100個測量值)厚度測量數據;
三、LT150超聲波測厚儀技術參數
性能
|
LT150
|
測量范圍
|
0.75—300mm(鋼,由探頭決定)
|
顯示分辨率
|
0.1mm
|
聲速范圍
|
1000—9999m/s
|
工件表面溫度
|
-10~+60
|
顯示
|
四位液晶顯示
|
分辯率
|
0.1
|
示值誤差
|
+ -(1%H+0.1)mm, H為實際厚度值
|
管材測量下限
|
¢20mmX3.0mm(5P¢10探頭,鋼材)
|
操作時間
|
可連續操作250小時(2節AA型堿性電池,1.5V/個)
|
四、LT150標準配置
手提箱 1個
主機 1臺
探頭 5P¢10 探頭1支
電池 AA型堿性電池 2節
耦合劑 1瓶
隨機文件 1套
